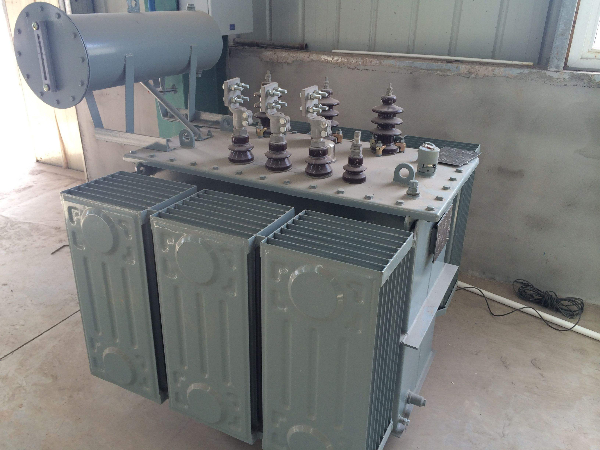

整流變壓器是變壓器的一種，對于整流性能是特別重要的，它有著整流的特性和特征的，整流變壓器的接線是比較復雜的，一般接線的時候要注意各個部分的接線的正確，如果說接線不正確的話對于整流變壓器的整體都是會受到影響的，所以說要重視整流變壓器的接線，實際上對于整流變壓器的接線要注意正確的連接方法。作為整流變壓器的廠家和銷售公司有義務給大家進行普及一下整流變壓器接線的方法供大家進行參考：

　　在整流變壓器的接線阻別中，D是三角形接線的符號，Y是星形接線的符號;“D/d0,d0,d0”說明該整流變壓器有四個繞組，即一個高壓繞組，三個低壓繞組，D說明整流變壓器的高壓繞組是“△”型接線，“/”后表示有三個獨立的低壓繞組，圴是“△”型接線，由于高低壓二側的接線均是“△”型接線，故高低壓二側的相位差為“0”，這就是“d0”中的0的含義;

　　同樣，“D/y11,y11,y11”說明該整流變壓器有四個繞組，即一個高壓繞組，三個低壓繞組，D說明整流變壓器的高壓繞組是“△”型接線，“/”后表示有三個獨立的低壓繞組，圴是“Y”型接線，由于高低壓二側的接線一邊是“△”型接線，另一邊是“Y”接線，故高低壓二側的相位差為“30”，用常的指針式計時表標示，這象一個表針在12點位置，另一個表針在11點位置，我們定義這種相位差是“11”點接線方式，用“11”代表，這就是“y11”中的11的含義;

　　只有用二臺整流變壓器聯合接線，即將二個整流變壓器的高壓接在一起，低壓也“對應”接在一起，才能完成提高脈動次數，降低諧波幅值和提高諧波次數的目的，從給出的整流變壓器看，是要組成48脈動整流電路，這種電路在實際應用中算是比較先進的;

　　整流有4個接線柱，2個綠的接交流。剩下的2個接直流正負極。

　　整流整流變壓器是整流設備的電源整流變壓器。整流設備的特點是原方輸入電流，而副方通過整流原件后輸出直流。 變流是整流、逆流和變頻三種工作方式的總稱，整流是其中應用最廣泛的一種。作為整流裝置電源用的整流變壓器稱為整流整流變壓器。工業用的整流直流電源大部分都是由交流電網通過整流整流變壓器與整流設備而得到的。

　　以上是關于整流變壓器接線方式的介紹和相關的過程的分析供大家進行參考，如果說大家還有什么相關的知識需要進行了解的話請關注我們的網站進行詳細去了解吧!
