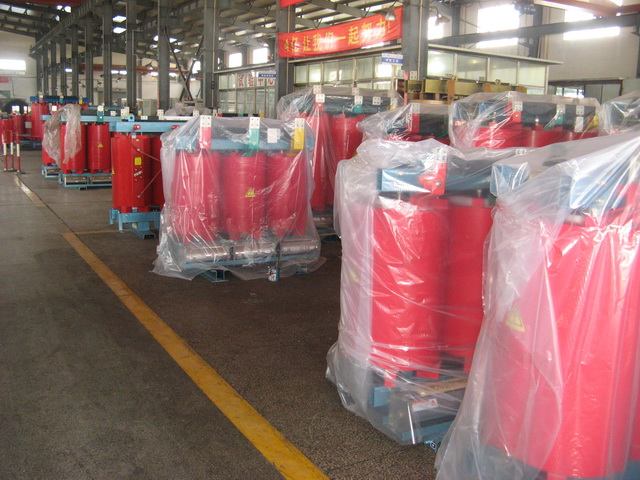

節能變壓器是我們大家都比較熟悉的一種重要的用電設備，節能變壓器在改善和穩定電路中的電流和電壓方面發揮的作用是比較大的，節能變壓器也是更加有優勢的。節能變壓器是一個整體，各種的部分發揮的性能也是不一樣的，要增強節能變壓器的各種各樣的性能，提升出來節能變壓器的作用，要實現這些就要靠節能變壓器集體的功能進行去提升的。常見的節能變壓器的結構有哪些呢?這是我們了解的主要的一點，請看具體的分析吧：

　　1.散熱器

　　散熱器裝在油箱壁上，上下部通過管道與油箱相通，節能變壓器上部油溫與下部油溫有溫差時，通過散熱器形成油的對流，經散熱器冷卻后流回油箱，起到降低節能變壓器油溫度的作用。為了提高冷卻效果，可以采用自冷、強迫風冷和強迫水冷等措施。

　　2.油箱

　　油箱是油浸式節能變壓器的外殼，其作用除裝油外，還用來安裝其他部件。

　　3.繞組

　　繞組又稱線圈，是節能變壓器的導電回路，采用銅線或鋁線繞制成多層圓筒形。一、二次繞組同心套在鐵芯柱上，為了絕緣，一般低繞組在里高壓繞組在外。絕緣材料包在導線外邊，保證導線之間及導線對地的絕緣。

　　4.調壓裝置

　　調壓裝置是為保證節能變壓器二次電壓穩定而設置的。當電源電壓變動時，利用調壓裝置調節節能變壓器分接開關，保證二次側輸出電壓穩定。調壓裝置分為有載調壓裝置和無載調壓裝置兩種。

　　5.油枕

　　油枕也稱油柜。節能變壓器油因溫度變化會發生熱脹冷縮現象，油面也將隨溫度的變化而上升或下降。油枕的作用是給油的熱脹冷縮留有緩沖余地，保持油箱始終充滿油;同時，由于有了油枕，減小了油與空氣的接觸面積，可減緩油的氧化。

　　6.氣體繼電器

　　氣體繼電器又稱瓦斯繼電器，是節能變壓器內部故障的主保護裝置，它裝在油箱和油枕之間連接油管的中部。當節能變壓器內部發生嚴重故障時，氣體繼電器接通斷路器跳閘同路;當節能變壓器內部發生不嚴重故障時，氣體繼電器接通故障信號回路。

　　7.鐵芯

　　鐵芯是用導磁性能良好的硅鋼片疊裝組成的，它形成一個磁通閉合同路，節能變壓器的一、二次繞組都繞在鐵芯上。節能變壓器鐵芯分為心式和殼式兩種結構，目前廣泛應用的節能變壓器都是心式結構。心式鐵芯南鐵芯柱和鐵軛組成。油浸式變胝器的鐵芯內部有冷卻鐵芯的油道，便于節能變壓器油循環，同時也加強了設備的散熱效果。

　　8.防爆管

　　防爆管又稱安全氣道，安裝在節能變壓器的油箱上，其出口用玻璃防爆膜封住。當節能變壓器內部發生嚴重故障且氣體繼電器失靈時，油箱內部的氣體便沖破玻璃防爆膜從安全氣道噴出，防止節能變壓器爆炸

　　9.絕緣套管

　　高、低絕緣套管位于節能變壓器油箱頂蓋上，油浸式節能變壓器一般采用瓷質絕緣套管。絕緣套管的作用是使高、低壓繞組引線與油箱保持良好的絕緣，并對引線予以固定。

　　以上是節能變壓器進行發揮性能的主要的部分和相關的性能的發揮的主要的情況供大家進行參考，對于節能變壓器要增強各種的性能的不斷地提升，實現節能變壓器各種的性能的充分地發揮，對于節能變壓器的以上的部件要注意進行了解他的基本的結構，功能和各種的優勢，實現節能變壓器更好地效率。
