一：引言

有載調容變壓器是一種新型的節能型配電變壓器，在全國范圍內得到了廣泛推廣應用。有載調容變壓器的低壓繞組通常采用圓筒式線圈結構，存在并聯根數多，換位復雜，線圈尺寸偏差大，抗短路能力差等缺點。制約了變壓器產品的質量和生產效率的提升。有載調容變壓器低壓繞組如果換成箔式結構，可以使圓筒式結構的缺點得到有效改善。

低壓繞組箔繞也有缺點，比如低容量時的短路阻抗電壓比正常設計值偏低10%左右，這個和箔繞串并聯時所處的漏磁場有所改變有關系。另外低壓箔繞時，附加損耗有所增加，也就是我們配變用來計算負載損耗時所乘的系數要變大，這無疑增加了材料成本。

二：有載調容變壓器箔式繞組的結構型式：

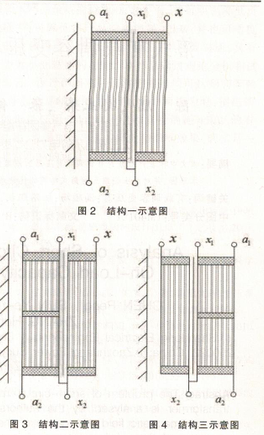

根據有載調容變壓器的原理，可以將箔式結構低壓繞組的設計成上圖三種型式。

圖一：將繞組1和繞組2幅向并聯。這種結構小容量時，a1x1段與a2x2段和x2x段依次串聯，不存在技術參數問題；但是大容量時a1x1段和a2x2段為并聯電路，兩段繞組所處的漏磁場位置不同，造成它們之間存在電勢差，而且根據現有的繞制工藝，箔式結構無法實現換位，所以a1x1段與a2x2段之間就會產生極大的環流損耗，不能滿足技術參數的要求。因此該結構不可取。

圖三：將繞組1和繞組2軸向并聯，放置在繞組3的內側。

圖四：將繞組1和和繞組2軸向并聯，放置在繞組3的外側。此結構更適用于操作工藝的實現，因此這種結構為常用設計結構。

三：短路阻抗的實際值與理論值偏差問題

經過實踐應用發現，采用圖4結構的箔式有載調容變壓器，大、小容量時短路阻抗的實際值偏差較大，存在問題。

以一臺型號為SZ11-m.zt-400（125）/10的產品為例，設計短路阻抗：大容量時4.01%，小容量時3.8%。實際測量值：大容量時3.96%，小容量時3.53%。實際偏差0.5%與10%。針對該變壓器的短路阻抗問題，對其其漏磁場進行對比分析，確定該變壓器的短路阻抗問題是由于結構原因造成的。經過分析可得出：結構為三箔式有載調容變壓器而言的短路問題，與漏磁面積和匝數排列的變化而造成的。改變壓器的短路阻抗問題屬于結構問題。

四：低壓繞組結構為線繞的有載調容變壓器

我們實際又做了一臺SZ11-M.ZT-400（125）/10有載調容變壓器，低壓采用線繞圓筒式結構。

設計短路阻抗：大容量時4.0%，小容量時3.77%。實際測量值：大容量時4.2%，小容量時3.9%。實際偏差都偏大5%左右。所以線繞的阻抗電壓較好掌握。低壓繞組為線繞，可以通過換位改變匝間環流的附加影響。只是繞制效率較低?？苟搪纺芰Σ蝗绲蛪翰@的有優勢。

五：總結

普通配電變壓器的低壓繞組在進行漏磁場分析時，一般認為其安匝在幅向上均勻分布，所以將其首尾頭放置于內側或外側對變壓器的漏磁場分布基本沒有影響。但是對于有載調容變壓器而言，大容量時與普通配電變壓器相同，不存在問題；小容量時，因為低壓繞組線匝串、并聯的轉換，首尾頭的倒置就會造成漏磁場分布的變化，不僅會影響短路阻抗的計算，而且還會對負載損耗中的附加損耗造成影響。因此有載調容變壓器的低壓箔式結構在選取時需綜合考慮。另外低壓線繞圓筒式結構在批量較小時，可以優先采用。通過設計結構，電密選擇，壓裝工藝等來彌補抗短路能力不足的缺點。
