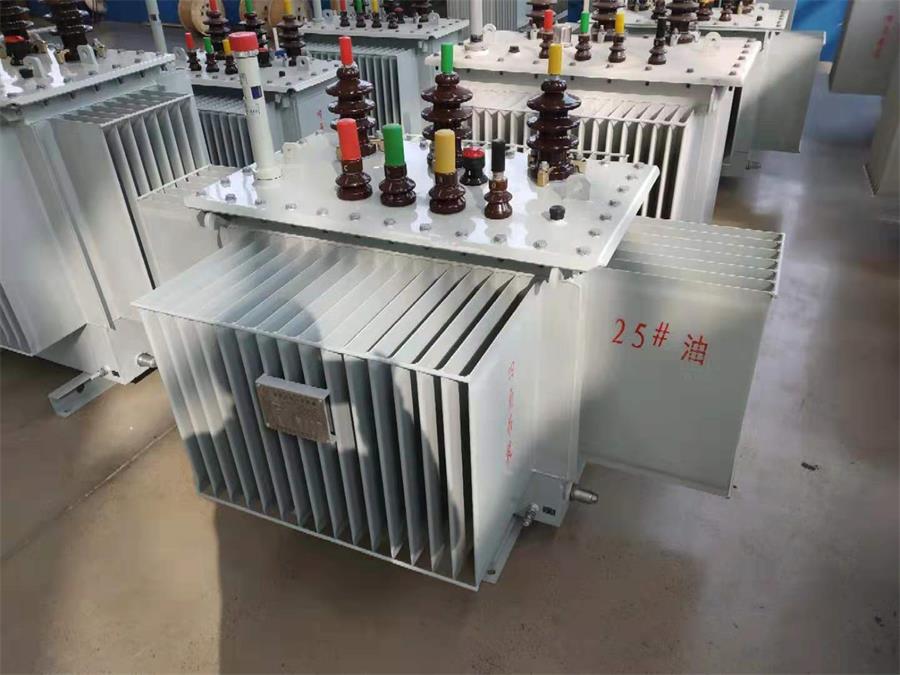

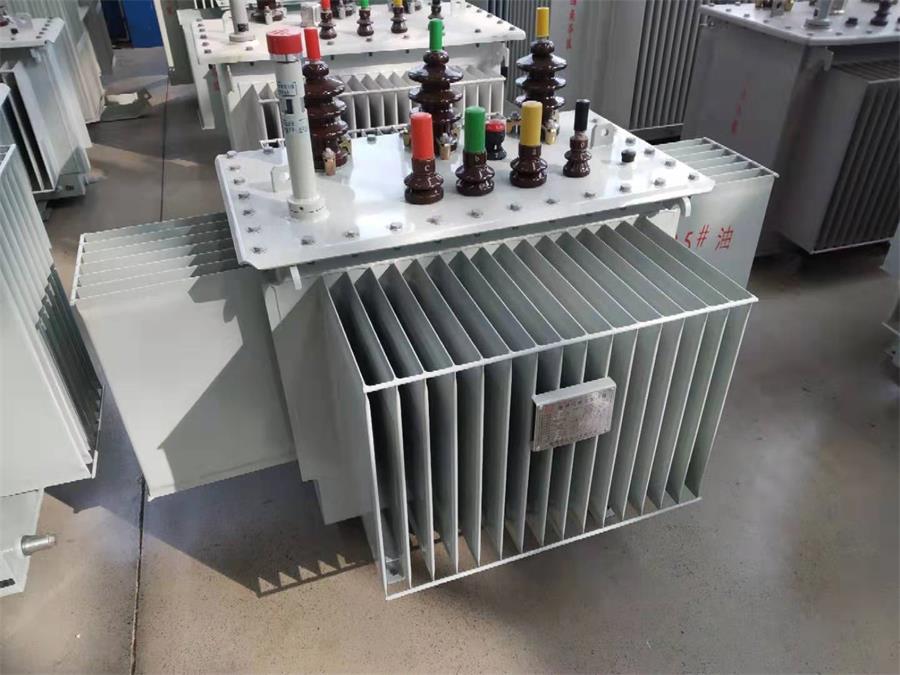

S11-M-250(315)/10/0.4GZ 高過載變壓器
1、S11-M-250(315)/10/0.4全密封油浸式高過載變壓器產品描述：
S11-M系列高過載全密封油浸式電力變壓器，具有低損耗、低噪聲、高效率的優點，可取得良好的節能效果并減少污染。銘牌容量250KVA，實際運行容量315KVA。對用戶來說優勢很多，比如節省基礎容量費，減小占地面積，節省空載運行損耗等。全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償。變壓器油與空氣空氣隔絕，能有效地防止油的劣化和絕緣老化，增強運行可靠性。
2、S11-M-250(315)/10/0.4全密封油浸式高過載變壓器產品特點：
①變壓器鐵芯采用高導磁低損耗冷軋取向硅鋼片累積而成，接縫氣隙小，各層接縫互相錯開，采用5級進步疊積法，有效降低了空載損耗、空載電流和噪聲。
②器身結構緊湊，壓裝緊實，抗突發短路能力強。
③設計溫升低，油道布置合理，散熱良好。能保證高容量運行時溫升在合理范圍內，有效保證變壓器絕緣使用壽命。
④高過載變壓器為全密封結構，免維護，正常使用壽命25-30年。
3、S11-M-250(315)/10/0.4全密封油浸式高過載變壓器的技術參數：
①額定容量：250（315）Kva。銘牌容量250KVA，實際運行容量315KVA。
②額定電壓：10Kv/0.4Kv
③短路阻抗：4.0%
④聯結組標號：Dyn11/Yyn0
⑤空載損耗：400W
⑥負載損耗：3200W(Dyn11聯結時）/ 3050W(Yyn0聯結時）
⑦空載電流：1.4%
⑧重量：
油重：170kg；器身重：590kg；總重：1030kg
⑨外形尺寸mm（長*寬*高）：1510*1110*1080
⑩軌距安裝尺寸mm：550*650
-
