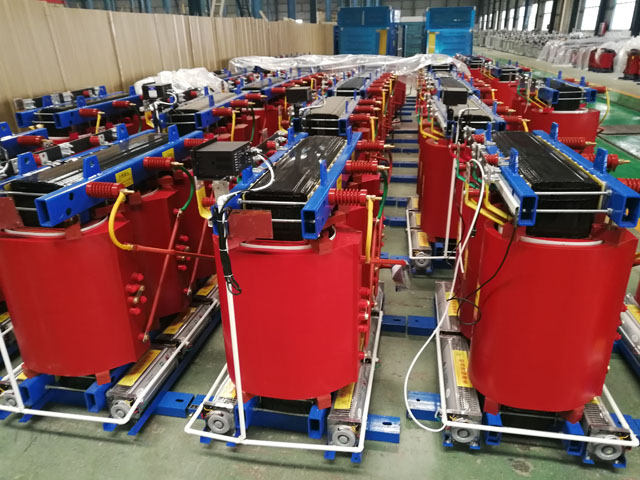

干式變壓器的組成的結構是比較多的，各個部分的結構有著它自身的功能和性能的，要好好地進行把握住才好。干式變壓器的繞組比較多，而且干式變壓器的繞組的結構比較復雜，因此的話干式變壓器的繞組是大家比較關心的一個部位，特別是高壓繞組。常見的干式變壓器的高壓繞組的結構是怎樣的呢?應該如何進行去把握住呢?以下是關于干式變壓器高壓繞組的主要的布局和詳細地介紹供大家進行參考：

　　三相三鐵芯柱是將三相的三個繞組分別放在三個鐵芯柱上，三個鐵芯柱也由上、 下兩個鐵軛將芯柱連接起來，構成閉合磁路。繞組的布置方式同單相變壓器一樣。三相五鐵芯柱，它與三相鐵芯相比較，在鐵芯柱的左右兩側多了兩個分支鐵芯柱， 成為旁扼。各電壓級的繞組分別按相套在中間三個鐵芯柱上，而旁軛沒有繞組，這樣就構成了三相五鐵芯柱變壓器。

　　由于三相五柱式鐵芯各相磁通可經旁軛而閉合，故三相磁路可看作是彼此獨立的，而不像普通三相三柱式變壓器各相磁路互相關聯。因此當有不對稱負載時，各相零序電流產生的零序磁通可經旁軛而閉合，故其零序勵磁阻抗與對稱運行時勵磁阻抗(正序)相等。中、小容量的三相變壓器都采用三相三柱式。大容量三相變壓器.常受運輸高度限制，多采用三相五柱式。鐵殼式單相變壓器具有一個中心鐵芯柱和兩個分支鐵芯柱(也稱旁軛)，中心鐵芯柱的寬度為兩個分支鐵芯柱寬度之和。全部繞組放在中心鐵芯柱上，兩個分支鐵芯柱好像“外殼”似的圍繞在繞組的外側，因而有殼式變壓器之稱。有時亦稱其為單相三柱式變壓器。

　　干式變壓器高壓繞組的主要的功能和主要的性能就是以上我們給大家主要介紹的，對于干式變壓器的高壓繞組的主要的功能您還有什么其他的想要了解的，請咨詢我們的廠家詳細了解吧!
