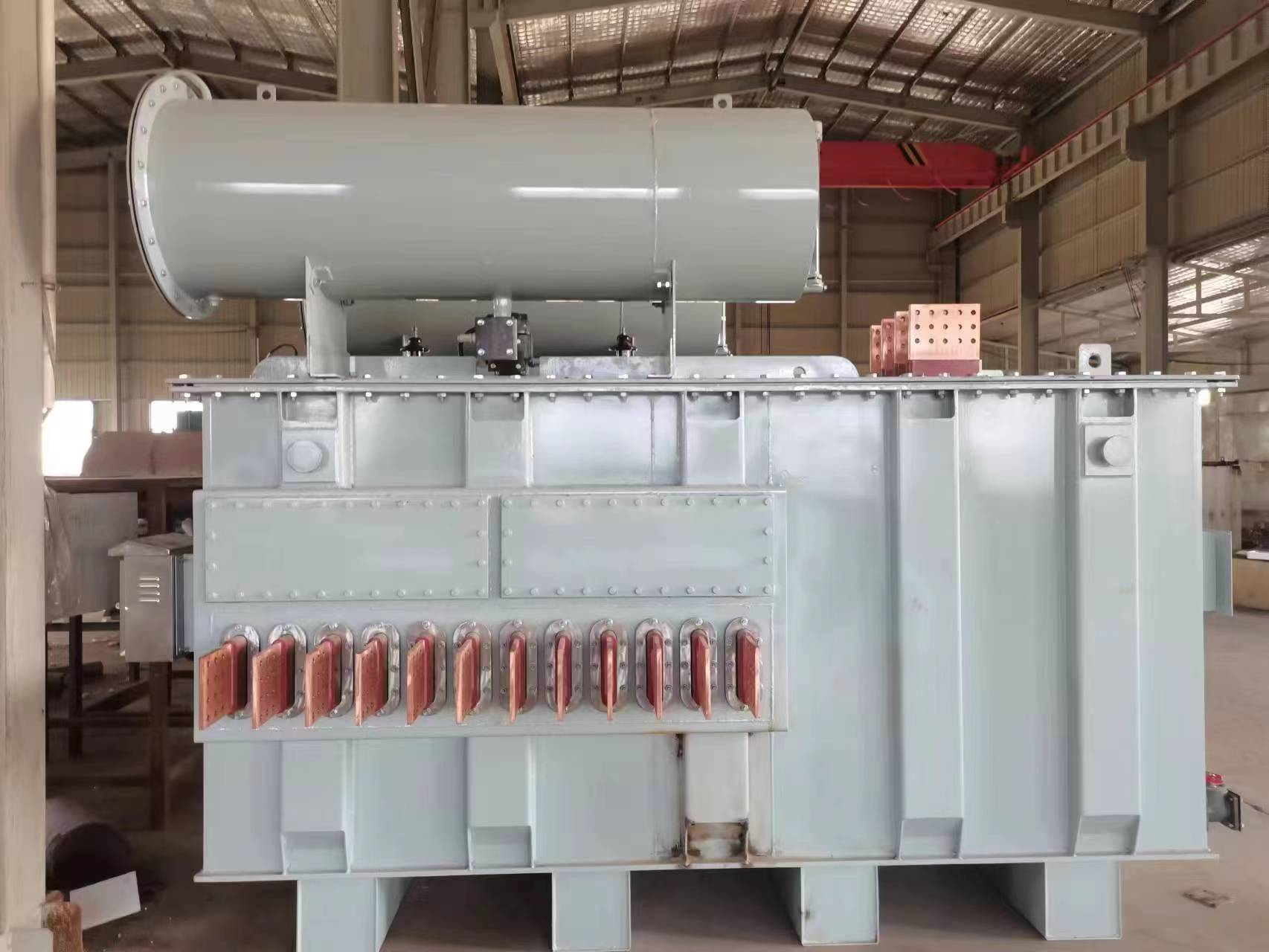

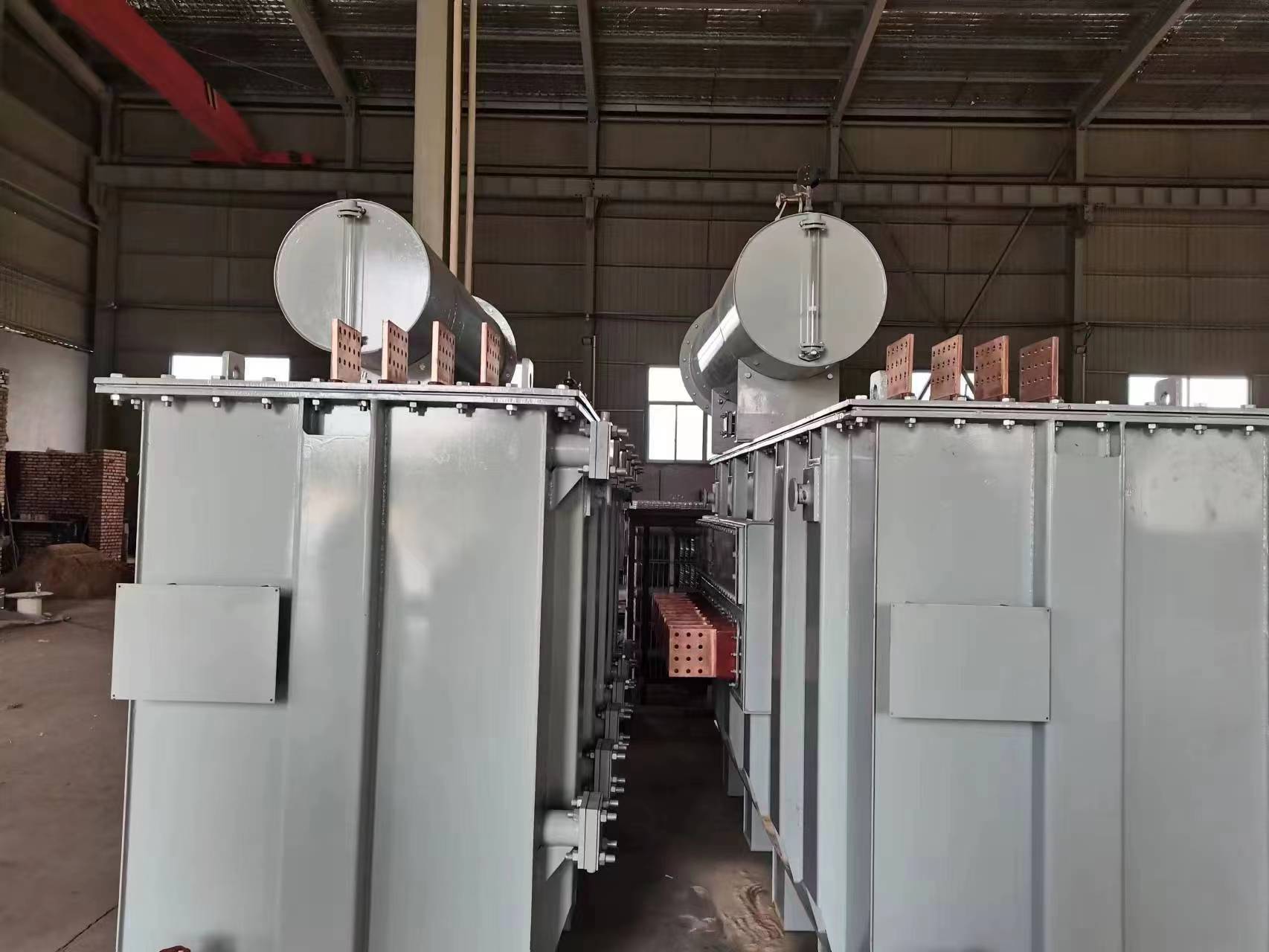

4000kVA電爐變壓器技術要求

一、變壓器執行技術標準：

? GB1094.1-1996 《電力變壓器第1部分 總則》

? GB1094.2-1996 《電力變壓器第2部分 溫升》

? GB1094.3-2003 《電力變壓器第3部分 絕緣水平和試驗外絕緣的空氣間隙》

? GB1094.5-2003 《電力變壓器第5部分 承受短路的能力》

? GB 6451-2008《三相油浸電力變壓器技術參數和要求》

? JB/T 5344.1—2004《埋弧爐變壓器 總則》

? GB311.1-6《高壓輸變電設備的絕緣配合高壓技術》

? GB5582《高壓電力設備外絕緣污穢等級》

? GB/T15164《油浸式電力變壓器負載導則》

? GB191《包裝貯運標志》

二、變壓器的主要參數及技術要求：

1、 設備型號：4000/10

2、 相數：三相

3、 變壓器額定容量：4000KVA（+20%長期過載）

4、 一次電壓：10KV（最高系統電壓 ±10％ ）

5、 二次電壓：110～180～280V，110～180V為恒電流，180～280V為恒功率

6、 調壓方式：19級有載電動調壓

7、 聯結組別標號：Yd11

8、 頻率：50Hz

9、 一次電流：231A

10、 二次額定電流： 12830A

11、 二次出線方式：銅排頂部出線

12、 冷卻方式：強油水冷，帶電控箱 (OFWF)螺旋板式油水冷卻器

13、 安裝方式：戶內

14、 瓦斯繼電器放氣口引至下部，可以帶電放氣

15、 變壓器采用免吊芯結構，鐵芯采用優質冷軋硅鋼片，銅采用無氧銅

16、 出廠時帶足添加油

17、 變壓器帶有各種測量儀表，如瓦斯繼電器、壓力釋放閥，變壓器有長期超載20%能正常工作的能力。并有足夠機械強度和抗短路能力。
