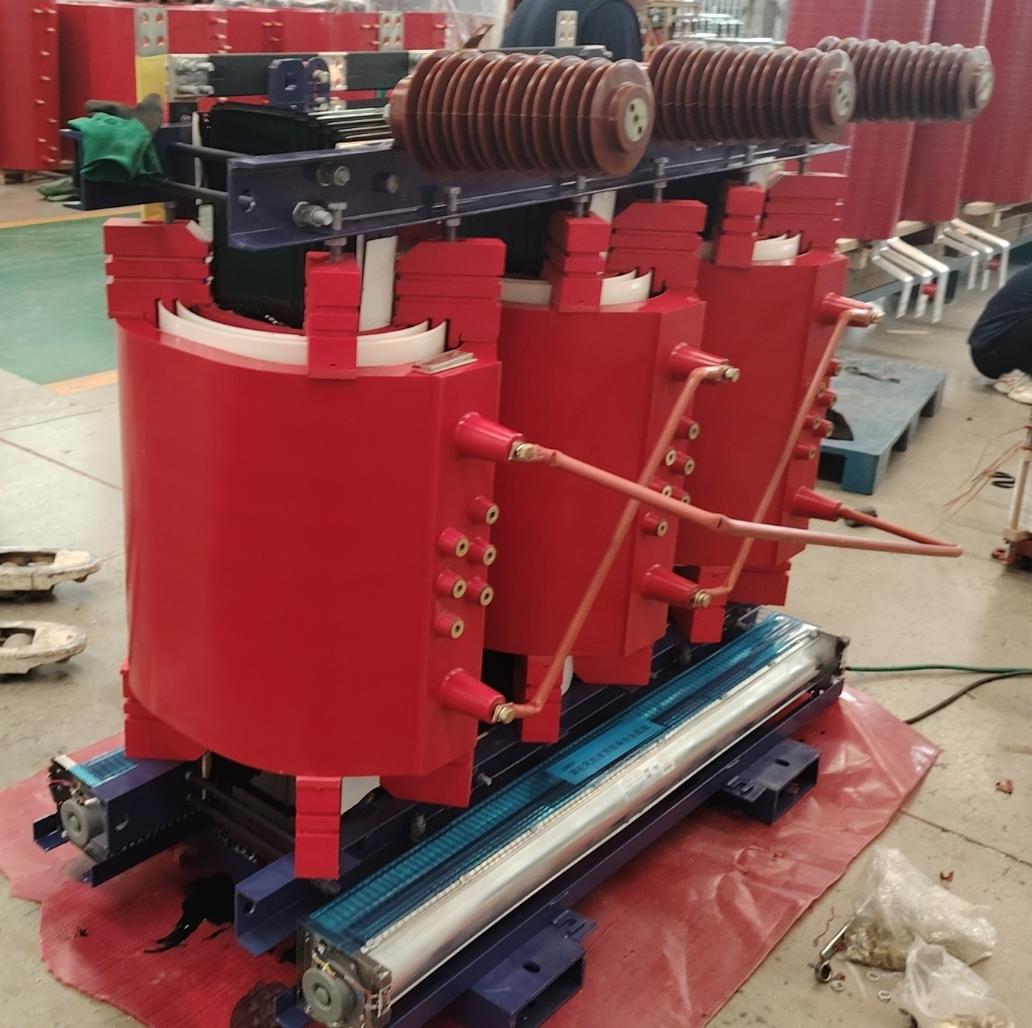

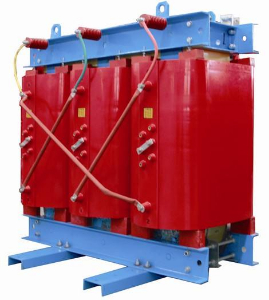

SCB13-500/38.5KV站用變壓器
SCB13-500KVA/38.5/0.4 站用變壓器技術參數表
序號 | 名 稱 | 單位 | 標準參數值 |
一 | 額定值 | ||
1 | 變壓器型號 | SCB13-500/38.5/0.4 | |
2 | 鐵心材質 | 冷軋取向硅鋼片 | |
3 | 線圈結構 | 環氧澆注式（包封式） | |
4 | 高壓繞組 | kV | 38.5 |
5 | 低壓繞組 | kV | 0.4 |
6 | 聯結組 | Dyn11 | |
7 | 額定頻率 | Hz | 50 |
表1（續）
序號 | 名 稱 | 單位 | 標準參數值 |
8 | 額定容量 | kVA | 500 |
9 | 相數 | 3 | |
10 | 調壓方式 | 無勵磁 | |
11 | 調壓位置 | 高壓側 | |
12 | 調壓范圍 | ±2×2.5% | |
13 | 中性點接地方式 | 不接地 | |
14 | 冷卻方式 | AN/AF | |
15 | 磁通密度 | T | 1.57 |
16 | 絕緣耐熱等級 | F級 | |
17 | 局部放電水平 | pC | ≤10 |
二 | 絕緣水平 | ||
1 | 高壓繞組雷電全波沖擊電壓（峰值） | kV | 200 |
2 | 高壓繞組雷電截波沖擊電壓（峰值） | 220 | |
3 | 高壓繞組額定短時工頻耐受電壓（有效值） | kV | 70 |
4 | 低壓繞組額定短時工頻耐受電壓（有效值） | kV | 5 |
三 | 溫升限值 | ||
1 | 額定電流下的繞組平均溫升（F） | K | 100 |
2 | 額定電流下的繞組平均溫升（H） | 125 | |
四 | 空載損耗 | ||
1 | 額定頻率額定電壓時空載損耗 | kW | 1.14 |
五 | 空載電流 | ||
1 | 100%額定電壓時 | % | 0.7 |
六 | 負載損耗 | ||
1 | 主分接（120℃） | kW | 6.65 |
七 | 噪聲水平 | dB | 52 |
八 | 質量，尺寸 | ||
1 | 總質量 | t | 2.1 |
2 | 本體外形尺寸 長*寬*高 | mm | 1550*1000*1350 |
3 | 安裝規矩： | mm | 820*820 |
4 | 外殼參考尺寸 | mm | 2300*1800*2200 |
注：參數偏差按GB1094.1執行。 | |||
上一篇：SCB14-2000kva/10/0.4二級能效干式變壓器
下一篇：沒有啦
-
1電壓變化對于干式變壓器的影…
2018-12-26
電壓的變化是電路中重要的一個屬性，電路中的電壓的穩定與否和干式變壓器的調整的功能是密切地分不開的。干式…
-
1箱式變壓器組裝方案
2019-04-27
現在安裝的箱式變壓器的數量是比較多的，對于箱式變壓器而言也是要做到的各種的問題還是比較多的，常見的箱式…
-
1干式變壓器防滲漏的方法是什…
2019-04-17
干式變壓器是一種重要地電力設備，一般而言的話干式變壓器在進行工作的過程中也是要注意干式變壓器出現的各種…
-

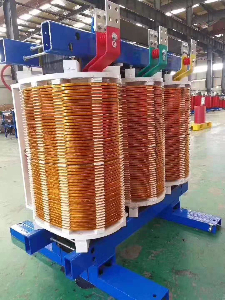

1SGB10、SGB11系列H級非包封浸…
