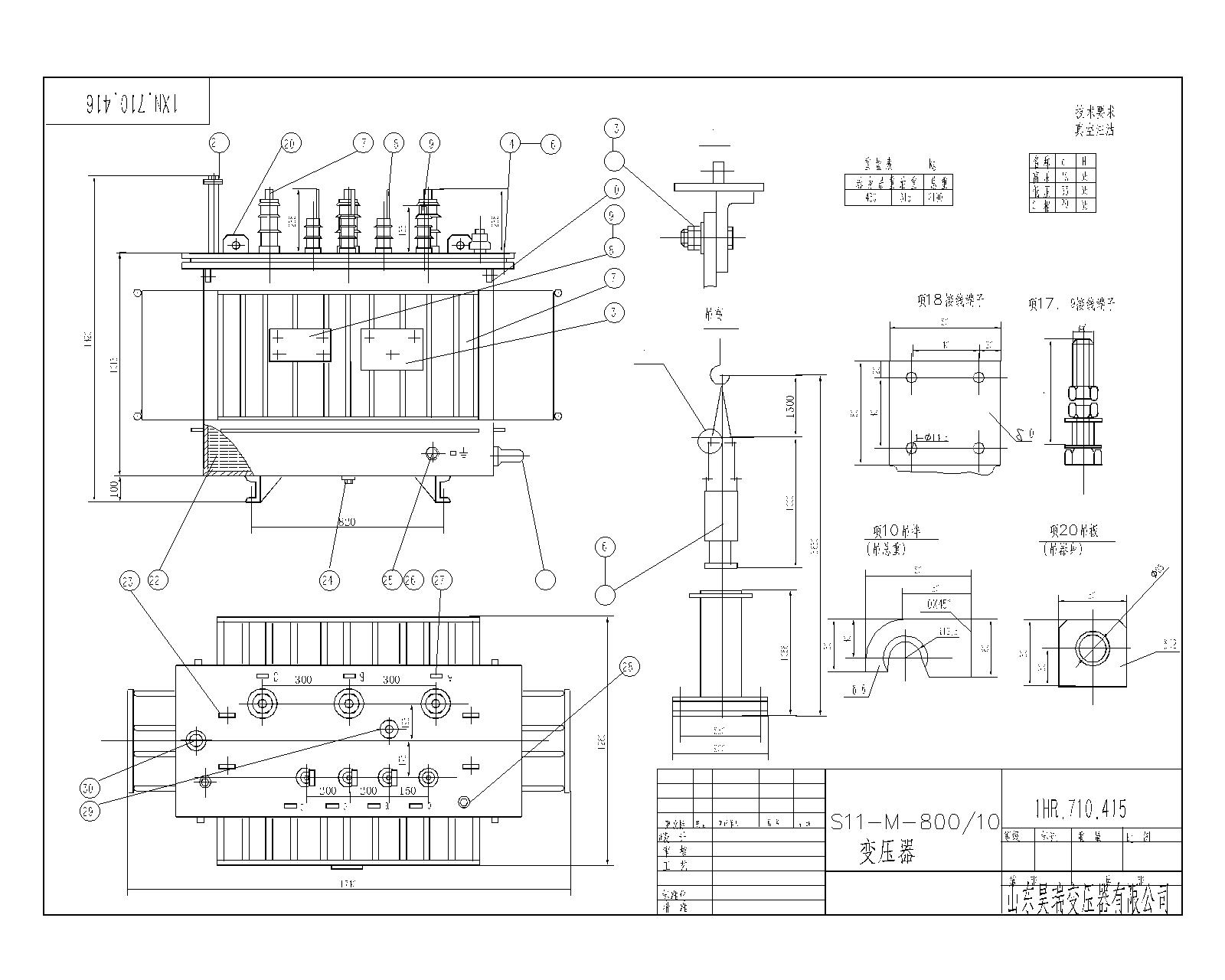

S11-M-800/10/0.4全密封油浸式變壓器技術參數
10KV, S11-M-系列全密封油浸式變壓器技術參數
型號 | 額定電壓 | 短路阻抗（%） | 聯結組標號 | 空載損耗 | 負載損耗 | 空載電流（%） | 總重量 | 外形尺寸mm（長*寬*高） | 安裝尺寸（軌距）mm |
S11-M-30 | 6/0.4
6.3/0.4
11/0.4
10/0.4 |
4.0 |
Dyn11/Yyn0 | 100 | 630/600 | 2.3 | 330 | 1070*695*1015 | 400*400 |
S11-M-50 | 130 | 910/870 | 2.0 | 405 | 1100*710*1110 | 400*400 | |||
S11-M-63 | 150 | 1090/1040 | 1.9 | 445 | 1110*715*1115 | 400*450 | |||
S11-M-80 | 180 | 1310/1250 | 1.9 | 490 | 1160*740*1195 | 400*450 | |||
S11-M-100 | 200 | 1580/1500 | 1.8 | 540 | 1160*750*1200 | 400*550 | |||
S11-M-125 | 240 | 1890/1800 | 1.7 | 690 | 1175*780*1220 | 400*550 | |||
S11-M-160 | 280 | 2310/2200 | 1.6 | 795 | 1240*820*1280 | 550*550 | |||
S11-M-200 | 340 | 2730/2600 | 1.5 | 840 | 1265*825*1325 | 550*550 | |||
S11-M-250 | 400 | 3200/3050 | 1.4 | 990 | 1270*830*1390 | 550*650 | |||
S11-M-315 | 480 | 3830/3650 | 1.4 | 1290 | 1320*840*1400 | 550*650 | |||
S11-M-400 | 570 | 4520/4300 | 1.3 | 1450 | 1390*930*1430 | 550*750 | |||
S11-M-500 | 680 | 5410/5150 | 1.2 | 1750 | 1485*1015*1450 | 660*750 | |||
S11-M-630 | 4.5 | 810 | 6200 | 1.1 | 1890 | 1530*1020*1500 | 660*850 | ||
S11-M-800 | 980 | 7500 | 1.0 | 2220 | 1700*1230*1550 | 820*850 | |||
S11-M-1000 | 1150 | 10300 | 1.0 | 2400 | 1700*1220*1590 | 820*850 | |||
S11-M-1250 | 1360 | 12000 | 0.9 | 3250 | 2050*1220*1840 | 820*850 | |||
S11-M-1600 | 1640 | 14500 | 0.8 | 3840 | 2120*1270*1960 | 820*900 | |||
S11-M-2000 | 1940 | 18300 | 0.7 | 4935 | 2145*2150*2390 | 1070*1070 | |||
S11-M-2500 | 2290 | 21200 | 0.6 | 6225 | 2600*2250*2470 | 1070*1070 |
注：外形尺寸僅供參考，負載損耗中，斜線上方為Dyn11數據，下方為Yyn0數據。
外形尺寸、重量僅供參考。訂貨時請以技術協議為準。山東昊瑞變壓器有限公司技術服務熱線：199 6353 2201
-
