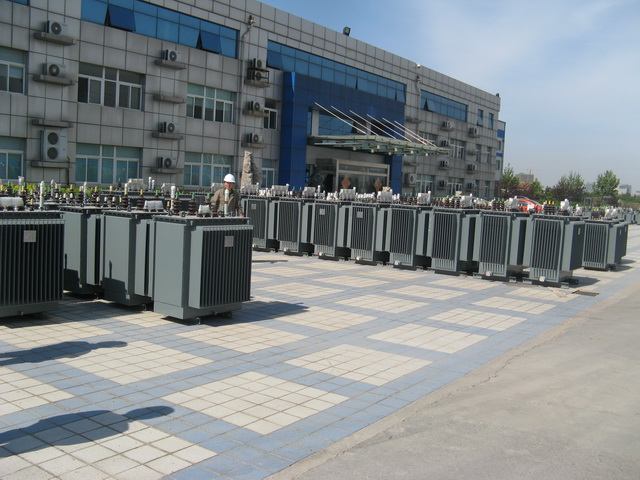

S11-50KVA油浸式電力變壓器為工礦企業與民用建筑供系統中的重要設備之一，它將10(6)kV或35kV網絡電壓降至用戶使用的230/400V 母線電壓。此類產品適用于交流50(60)Hz，三相最大額定容量2500kVA(單相最大額定容量833kVA，一般不推薦使用單相S11-50KVA油浸式電力變壓器)，可在戶內(外)使用，容量在315kVA 及以下時可安裝在桿上，環境溫度不高于40℃，不低于-25℃，最高日平均溫度30℃，最高年平均溫度20℃，相對濕度不超過90%(環境溫度25℃)，海拔高度不超過1000m。若與上述使用條件不符時，應按GB6450-86的有關規定，作適當?shù)亩~調整。

　　S11-50KVA油浸式電力變壓器具有低損耗、低噪音、高效率的優點，可取得良好的節能效果并減少污染。全密封式S11-50KVA油浸式電力變壓器與普通S11-50KVA油浸式電力變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，S11-50KVA油浸式電力變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

　　S11-50KVA油浸式電力變壓器使用條件：

　　1、使用海拔高度：H<1000m

　　2、工作的環境溫度：-25℃~+40℃

　　3、相對濕度：空氣在+25℃時，相對濕度不超過90%

　　4、風速：<35m/s

　　5、地震加速度：水平加速度為0.4m/s2

　　6、工作場所：無火災、爆炸危險、化學腐蝕級劇烈振動場合

　　S11-50KVA油浸式電力變壓器特點

　　a、S11-50KVA油浸式電力變壓器低壓繞組一般都采用圓筒式結構或螺旋式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/span>

　　c、線圈和鐵心采用真空干燥，S11-50KVA油浸式電力變壓器油采用真空濾油和注油的工藝，使S11-50KVA油浸式電力變壓器內部的潮氣降至最低。

　　d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了S11-50KVA油浸式電力變壓器的高度。

　　e、由于波紋片取代了儲油柜，使S11-50KVA油浸式電力變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　f、根據以上五點性能，保證了S11-50KVA油浸式電力變壓器在正常運行內不需要換油，大大降低了S11-50KVA油浸式電力變壓器的維護成本，同時延長了S11-50KVA油浸式電力變壓器使用壽命。

　　的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的，可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。S11-50KVA油浸式電力變壓器一般采用 S11或干式的等。箱式變中的電器設備元件，均選用定型產品，元器件的技術性能均滿足相應的標準要求。為了可靠實現五防要求，各電器元件之間采用了機械聯鎖，各電器元件都安裝在有足夠強度和剛度的結構上，以便于導線的連接。另外箱式變還都具有電能檢測、顯示、計量的功能，并能實現相應的保護功能，還設有的接地導件，并有明顯的接地標志。此外為適應戶外工作環境，箱式變的殼頂一般都采用隔層結構，內裝有隔熱材料，箱體底部和各室之間都有冷卻進出風口，采用自然風冷和自動控制的強迫風冷等多種形式，以保證電氣設備的正常散熱，具有防雨、防塵、防止小動物進入等措施。目前，國內生產的箱式變的電壓等級：高壓側為 3 ～ 35kV 、低壓側為 0.4 ～ 10kV 。S11-50KVA油浸式電力變壓器的容量：當額定電壓比為 35/10 、 6 、 0.4 kV 時可從幾百千伏安～上萬千伏安、當額定電壓比為 10 、 6/0.4 kV 時可從幾十千伏安～幾千千伏安。

　　我公司生產的S11-50KVA油浸式電力變壓器全部使用上海寶鋼生產的30P系高導磁取向硅鋼，采用了箔繞線圈和新的絕緣材料和工藝，產品耐高溫、抗沖擊、全密封結構設計保證了S11-50KVA油浸式電力變壓器油質量的穩定，延長了維護周期，同時，由波紋片式散熱器組成的整體油箱采用磷化和多層防銹噴涂工藝生產，具有良好的耐候性能。

　　性能特點：

　　S11-50KVA油浸式電力變壓器容容量范圍20kVA～3150kVA，在10KV、50HZ輸統中，可廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用。也可用居民區、商業街道、工礦企業和農村動力及照明之用。

　　使用壽命長，免維護運行。全密封S11-50KVA油浸式電力變壓器箱蓋與箱沿采用螺栓聯結或焊死結構，隔絕油與空氣的接觸，絕緣不會受潮，大大降低絕緣老化速度，提高了使用壽命。設計結構緊湊，運行噪聲低。由于采用了新材料和新工藝，降低噪聲，無儲油柜，高度比同類產品低。在正常壽命期內不需換油，提高了在網運行的安全性和可靠性。
