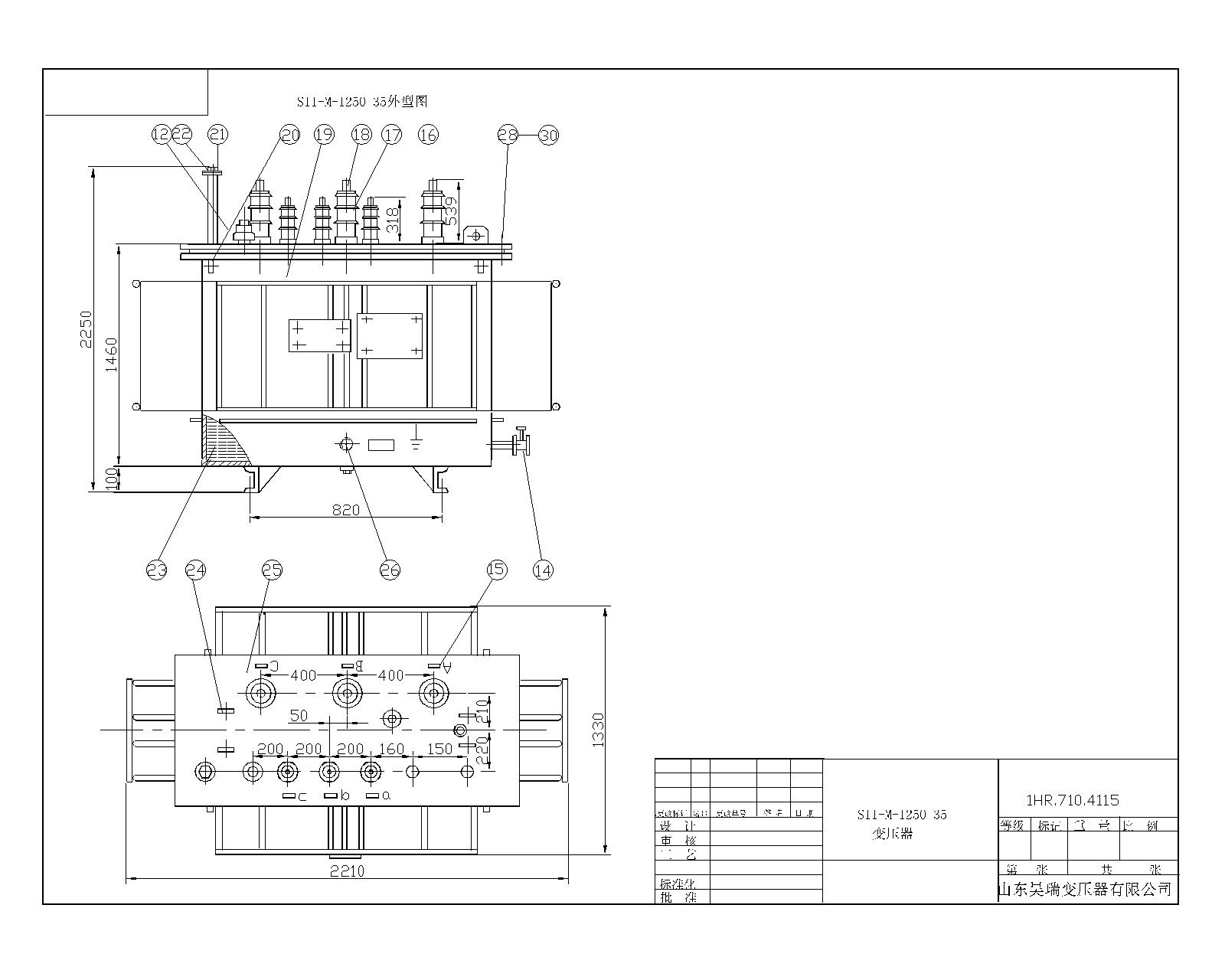

S11-1250/35/0.4油浸式變壓器技術參數
35KV, S11系列油浸式變壓器技術參數
型號 | 額定電壓 | 短路阻抗（%） | 聯結組標號 | 空載損耗 | 負載損耗 | 空載電流（%） | 總重量 | 外形尺寸mm（長*寬*高） | 安裝尺寸（軌距）mm |
S11-M-50 | 170 | 1210/1150 | 2.0 | 800 | 1090*940*1560 | 660*820 | |||
S11-M-100 | 230 | 2020/1920 | 1.8 | 1150 | 1130*1140*1630 | 660*820 | |||
S11-M-125 | 270 | 2380/2260 | 1.7 | 1300 | 1250*1270*1680 | 660*820 | |||
S11-M-160 | 290 | 2830/2690 | 1.6 | 1555 | 1290*1300*1730 | 660*820 | |||
S11-M-200 | 350 | 3330/3170 | 1.5 | 1650 | 1300*1250*1800 | 660*820 | |||
S11-M-250 | 410 | 3960/3770 | 1.4 | 1720 | 1350*1320*1970 | 820*820 | |||
S11-M-315 | 490 | 4760/4540 | 1.4 | 1850 | 1750*1150*2020 | 820*820 | |||
S11-M-400 | 580 | 5750/5480 | 1.3 | 2160 | 2060*1200*2260 | 820*820 | |||
S11-M-500 | 690 | 6920/6590 | 1.2 | 2620 | 2180*1250*2320 | 820*820 | |||
S11-M-630 | 6.5 | 830 | 7870 | 1.1 | 2790 | 2200*1260*2430 | 820*820 | ||
S11-M-800 | 980 | 9410 | 1.0 | 3800 | 2220*1300*2550 | 820*820 | |||
S11-M-1000 | 1150 | 11550 | 1.0 | 4230 | 2450*1380*2590 | 820*820 | |||
S11-M-1250 | 1410 | 13940 | 0.9 | 4480 | 2480*1600*2500 | 820*820 | |||
S11-M-1600 | 1700 | 16680 | 0.8 | 5720 | 2650*1810*2850 | 1070*1070 | |||
S11-M-2000 | 2180 | 18390 | 0.7 | 6200 | 2700*1900*2880 | 1070*1070 | |||
S11-M-2500 | 2560 | 19670 | 0.6 | 7100 | 2830*2370*2850 | 1070*1070 |
注：外形尺寸僅供參考，負載損耗中，斜線上方為Dyn11數據，下方為Yyn0數據。
外形尺寸、重量僅供參考。訂貨時請以技術協議為準。山東昊瑞變壓器有限公司技術服務熱線：199 6353 2201
-
