產品信息

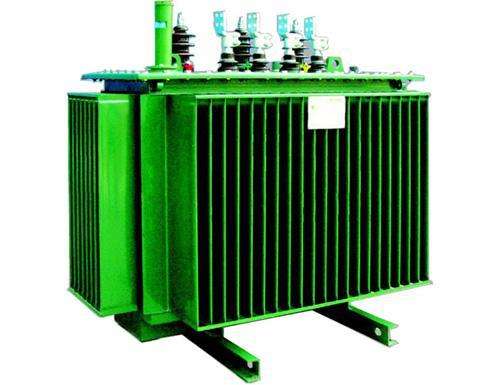

　　產品名稱： 節能變壓器

　　產品型號： S13-250KVA

　　額定容量： 250KVA;

　　額定電壓： 10/0.4

　　聯結組別：Yyn0/Dyn11

　　阻抗電壓： 4.0

　　使用環境：戶外/戶內使用

　　正常環境使用條件：海拔不超過1000m。

　　環境溫度最高+40℃，最低-25℃,年平均溫度+20℃

　　產品介紹：

　　產品執行標準： GB1094; GB/T6451; IEC60076。

　　節能變壓器結構及特點：

　　a、節能變壓器低壓繞組一般都采用圓筒式結構或螺旋式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，

　　機械強度高，抗短路能力強。

　　b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/span>

　　c、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了節能變壓器的高度。

　　d、由于波紋片取代了儲油柜，使節能變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　e、產品表面經去油、去繡、磷化處理后噴涂底漆、面漆，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。

　　f、精選組件，采用了全密封節能變壓器油箱，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保節能變壓器安全運行。

　　正常使用條件

　　◎海拔高度不超過1000m;

　　◎環境溫度

　　最高氣溫+40℃;

　　最熱月平均溫度+30℃;

　　最高年平均溫度+20℃;

　　戶外最低氣溫-25℃。

　　◎電源電壓的波形近似于正弦波;

　　◎?qū)τ谌喙?jié)能變壓器，其三相電源電壓應大致對稱;

　　◎安裝環境：

　　安裝環境無明顯污穢;

　　地震引發的地面加速ag：水平方向低于3m/S2，垂直方向低于1.5m/S2

       技術創新點

　　節能變壓器鐵芯采用非晶合金帶材卷制而成，空載損耗比S9型節能變壓器降低80%左右，低壓采用銅箔線圈，增強節能變壓器承受短路的能力，聯結組采用DynⅡ，減少諧波對電網的影響，改善供電質量;油箱和箱蓋焊為一體的全密封結構，延長使用壽命，免維修;節能變壓器采用真空注油，可完全排除線圈中氣泡，確保絕緣性能穩定。
