一、接地變壓器的用途

接地變壓器用在中性點絕緣的三相電力系統中，用來為這種系統提供一個人為的中性點。該中性點可以直接接地，也可以經過電抗器、電阻器或消弧線圈接地。

中性點絕緣系統引出人為中性點，其接地目的如下：

1、架空線很容易受到附近附近帶電的云、灰塵、冰雹、霧和雨的作用而感應靜電電荷，從而改變線路對地電壓。隨著感應電荷的逐漸聚集，線路及其與之相連的設備將產生很高的懸浮對地電位，危機線路及其設備的絕緣。如果將中性點人為接地，那么所感應的靜電電荷將會傳導到地，這樣就避免了線路和設備可能遭受的損壞。

2、在中性點絕緣系統中，普遍存在著高壓震蕩。如果將其中性點接地，就會使這種高壓震蕩降低到很小的程度。

3、中性點絕緣系統中發生單相接地故障時，通常表現為弧光接地的形式，即產生間歇電弧。此時非故障相線路對地電壓將升至線電壓，線路的對地電容電流也將增大到原來的√3倍。而故障點的電容電流又是一個健全相對地電容電流的√3倍，所以故障點的電容電流將是正常情況下線路對地電容電流的3倍。如果在系統的中性點與地之間接入一個消弧線圈，利用流過消弧線圈的電感電流來補償故障點的電容電流，就可以很快地將間歇電弧自動熄滅。

4、中性點絕緣系統引出人為的中性點并將其接地（不經消弧線圈），與自動保護裝置相配合，可以在故障開始階段將故障部分隔離開來。

對接地變壓器的要求如下：

1、具備一個可以接地的中性點，以便通過它將系統中性點接地。

2、當系統發生單相對地短路時，流過故障點的對地電流能夠順利通過接地變壓器線圈而返回到線路中去，以便給自動保護裝置提供足夠大的故障電流信息。

二、接地變壓器的繞組聯結方式

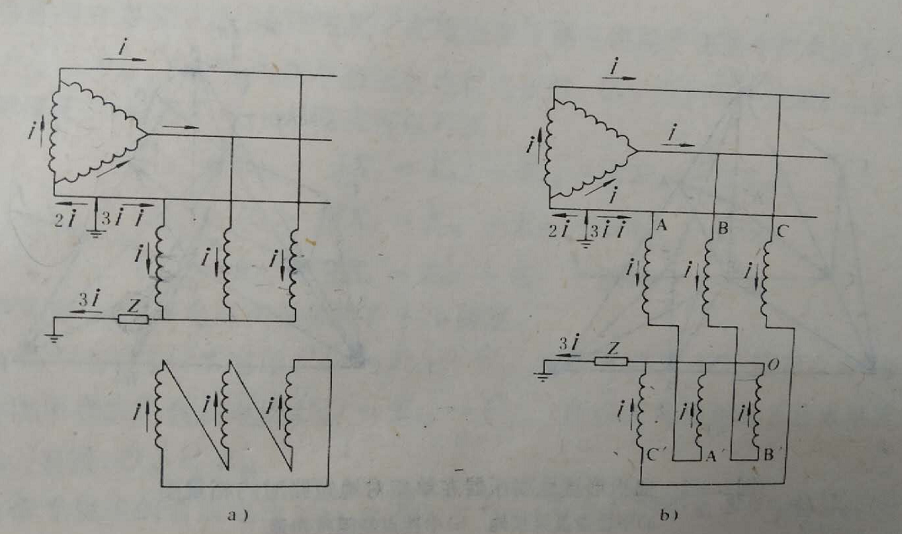

接地變壓器可以采用聯結方式為YN，d的三相變壓器，也可以采用ZN聯結方式的三相變壓器，如下圖所示。前者三角形二次繞組可以流過環流，用以平衡一次繞組的電流。后者由于曲折形繞組自身的聯結方式，使故障電流在兩個串聯繞組中互相平衡。

這兩種聯結方式，都能使故障電流順利通過接地變壓器繞組。

在上圖中，限流阻抗Z接在中性點與地之間，也可將限流阻抗接在線端。

ZN聯結的接地變壓器，也可以設置一個低壓繞組，作為變電站的輔助電源，YN,d聯結的變壓器也可將二次繞組端子引出，作為變電站的輔助電源。

在結構上，接地變壓器與普通三相心式電力變壓器相同。

YN，d聯結的接地變壓器，三角形聯結的二次繞組也可以聯結成開口三角形，在開口處接入電阻器或電抗器，用以調節接地變壓器的零序阻抗。

在系統正常運行情況下，接地變壓器的一次側僅流過勵磁電流，而二次側（如果沒有的話）沒有電流通過。

由上圖可以看出，在系統發生單相接地的故障情況下，變電所內主變壓器三角形聯結的兩相繞組和接地變壓器的三相繞組均流過短路電流，適當選擇接地阻抗Z，使每相的短路電流不超過主變壓器繞組的額定相電流。標準規定，短路電流的持續時間為10s。
