一、整流變壓器的定義

整流變壓器是與整流器組成整流設備以便從交流電源取得直流電能的變壓器。整流設備是現代工業企業最常用的直流電源，廣泛用于直流輸電、電力牽引、軋鋼、電鍍、電解等領域。

二、整流變壓器的分類

①電化學工業用整流變壓器

②牽引用直流電源用整流變壓器

③傳動用直流電源用整流變壓器

④直流輸電用直流電源用整流變壓器

⑤電鍍用或電加工用直流電源用整流變壓器

⑥勵磁用直流電源用整流變壓器

⑦充電用直流電源用整流變壓器

⑧靜電除塵用直流電源用整流變壓器

三、整流變壓器的原理

整流變壓器和普通變壓器的原理相同。變壓器是根據電磁感應原理制成的一種變換交流電壓的設備。變壓器一般有初線和次級兩個互相獨立繞組，這兩個繞組共用一個鐵芯.變壓器初級繞組接通交流電源，在繞組內流過交變電流產生磁勢，于是在閉合鐵芯中就有交變磁通。初、次級繞組切割磁力線，在次級就能感應出相同頻率的交流電。變壓器的初，次級繞組的匝數比等于電壓比。整流變壓器通過對輸出側繞組的移相、或者增加輸出側繞組數量。獲得更多條具有不同相位角的電壓、電流波形。供整流器，然后獲得直流電源。根據整流設備的需求不同，整流變壓器分為六脈沖波、十二脈沖波、二十四脈沖波、三十六脈沖波等波形。

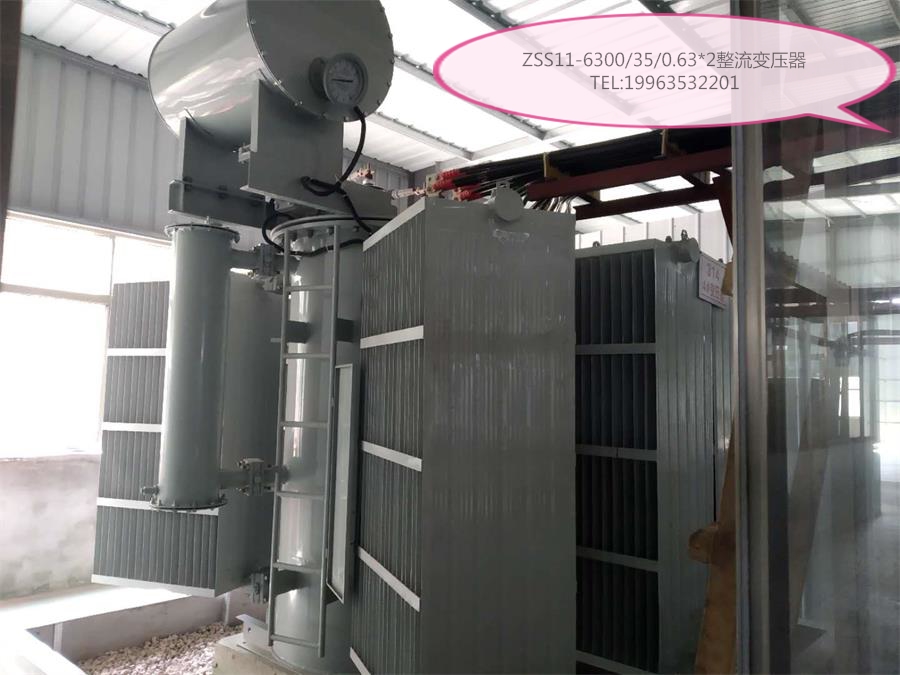

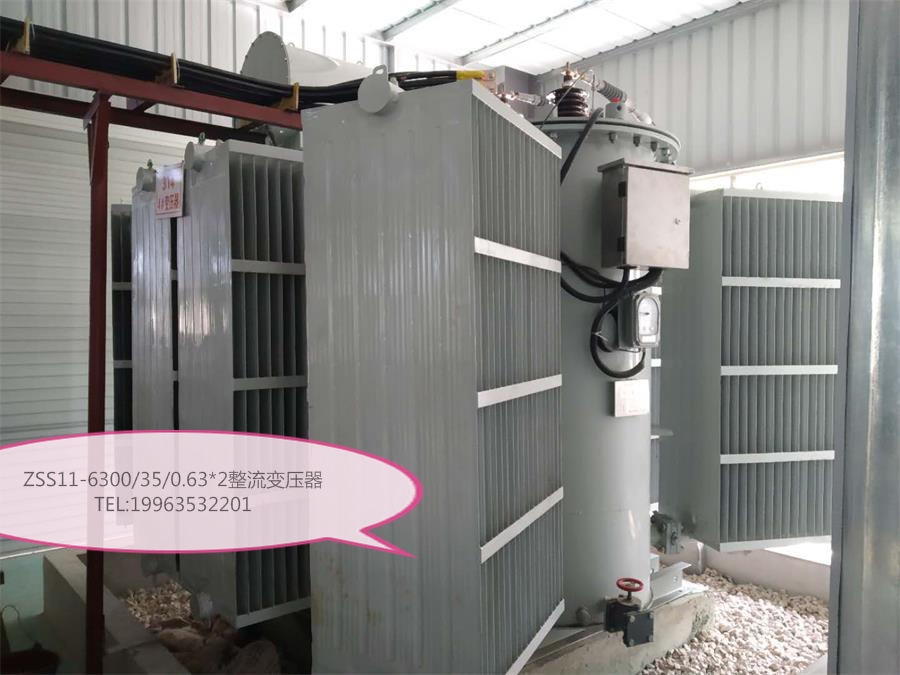

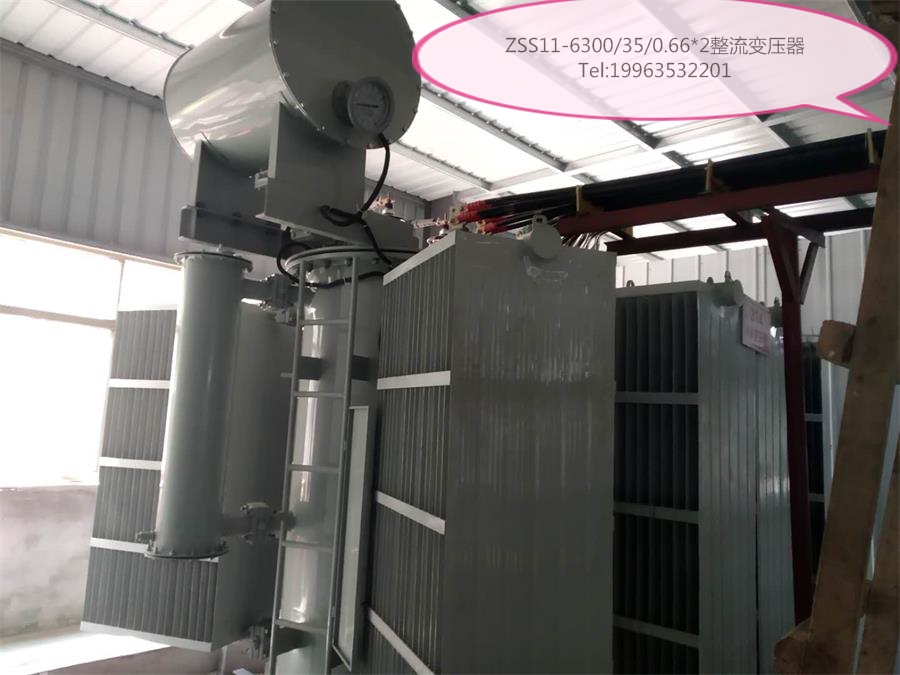

四、現象實例
