S-100kVA/20kV-0.4kV出口變壓器
S-100kVA/20kV-0.4kV出口變壓器
近年來，我們的國外出口訂單呈現快速增長的勢頭。

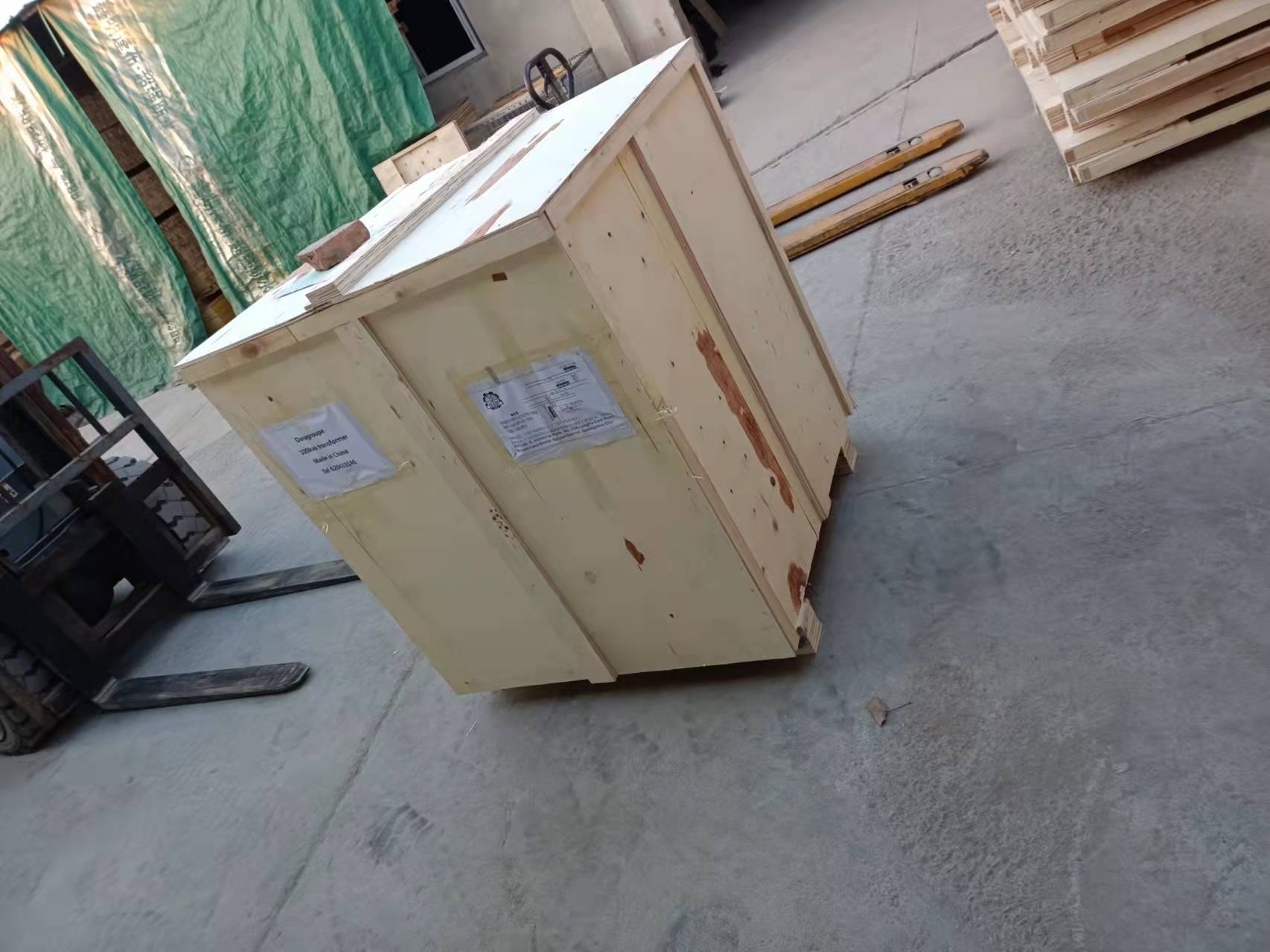

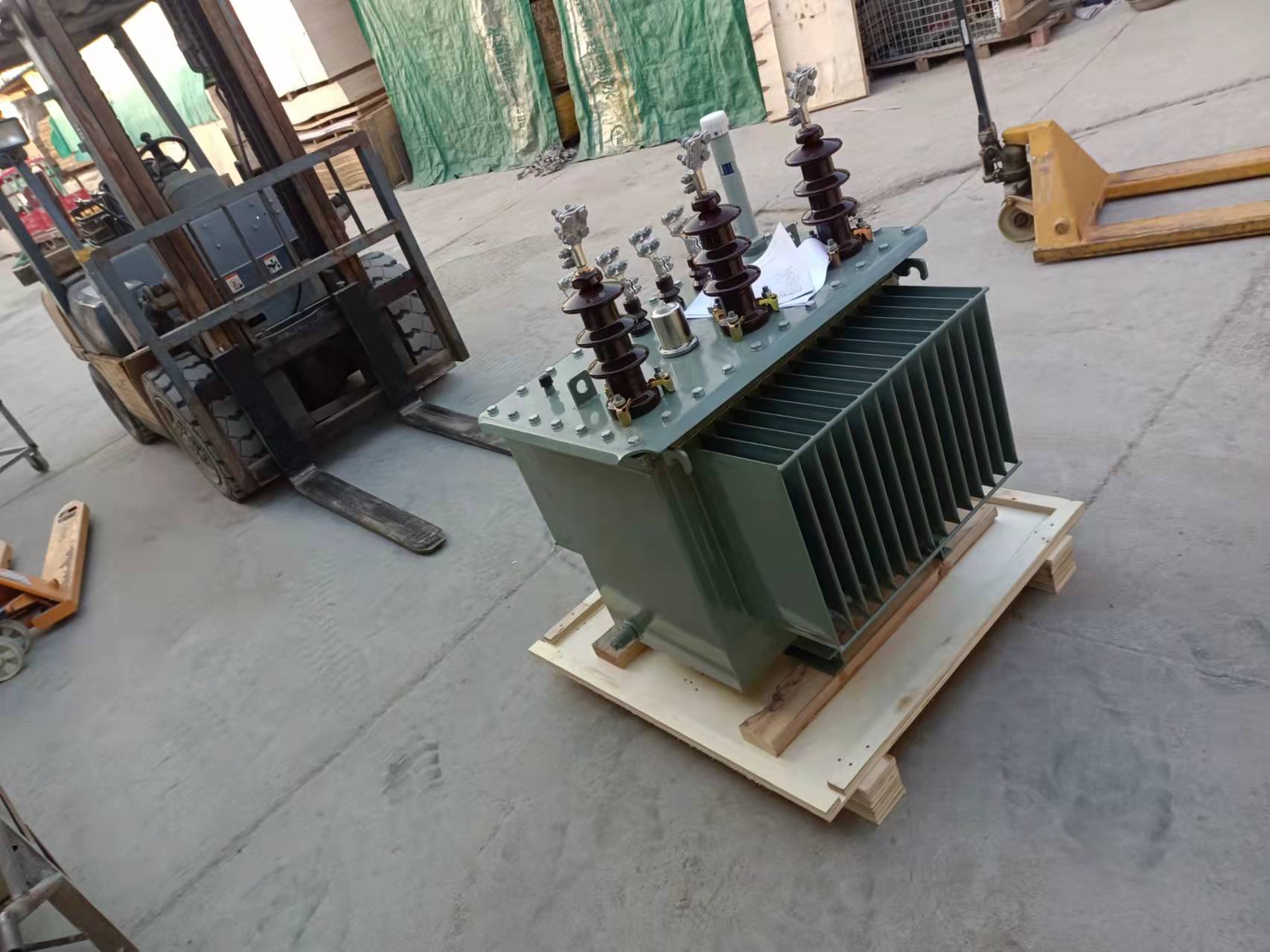

這臺樣機，為中東客戶訂單，后續批量生產。
所有參數符合產品技術要求。試驗數據見下表。
變 壓 器 試 驗 報 告
型 號 | S-M-100/20 | 序 號 | 2103807 | 相 數 | 3 | 油 重 | 140Kg | |||||||||||||||
容 量 | 100 kVA | 頻率 | 50HZ | 油面溫升 | 55K | 器身吊重 | 285Kg | |||||||||||||||
高 壓 | 20000V±5% | 2.89A | 線圈溫升 | 65K | 總 重 | 570Kg | ||||||||||||||||
低 壓 | 400V | 144.34A | 線圈溫升 | 65K | 阻抗電壓 | 6.0±10% | ||||||||||||||||
國家規定 標準數據 | 空載損耗（W） | 負載損耗（75℃ W） | 空載電流（%） | |||||||||||||||||||
240 | 2050 | 1.2 | ||||||||||||||||||||
一：變 比 試 驗 連接組標號 Dyn11 | ||||||||||||||||||||||
分接位置 | 高 壓（V） | 低 壓（V） | 變 比 | 最大誤差(%) | ||||||||||||||||||
Ⅰ | 21000 |
400 | 52.50 | 0.09 | ||||||||||||||||||
Ⅱ | 20000 | 50.00 | 0.08 | |||||||||||||||||||
Ⅲ | 19000 | 47.50 | 0.10 | |||||||||||||||||||
二：絕 緣 試 驗 室溫 6℃ | ||||||||||||||||||||||
項目
試驗接線 | 絕緣電阻（兆歐） |
介質損失 角正 切 | 工頻耐壓（kV） | |||||||||||||||||||
15秒 | 60秒 | 吸收比 | 試驗電壓 | 時間 | 結 果 | |||||||||||||||||
低壓—高壓及地 | 2500 | 5kV | 60 S | 合 格 | ||||||||||||||||||
高壓—低壓及地 | 2500 | 50kV | 60 S | 合 格 | ||||||||||||||||||
高壓—低壓 | 2500 | 60S | 合 格 | |||||||||||||||||||
三：線圈直流電阻測定 （歐姆）12℃ | ||||||||||||||||||||||
相別 分接
| 高 壓 側 | 低 壓 側 | ||||||||||||||||||||
AB | BC | CA | ａｏ | ｂｏ | ｃ ｏ | |||||||||||||||||
Ⅰ | 74.48 | 74.63 | 74.78 | 0.01129 | 0.01135 | 0.01142 | ||||||||||||||||
Ⅱ | 70.55 | 70.65 | 70.84 | a b | b c | c a | ||||||||||||||||
Ⅲ | 66.50 | 66.58 | 66.78 | 0.02230 | 0.02233 | 0.02237 | ||||||||||||||||
四：損 耗 測 定 | ||||||||||||
空 載 損 耗 | 230 W | 空 載 電 流 | 0.62 % | |||||||||
負載損耗（75℃） | 2042 W | 阻抗電壓（75℃） | 5.96 % | |||||||||
五：感 應 高 壓 試 驗 | ||||||||||||
頻 率（Ｈｚ） | 低壓供給電壓（V） | 試 驗 時 間 | 結 論 | |||||||||
150 | 800 | 40S | 合格 | |||||||||
六： 溫 升 試 驗：（短路法） | ||||||||||||
油面溫升（ K ） | 高壓線圈溫升（ K ） | 低壓線圈溫升（ K ） | ||||||||||
53 | 61 | 61 | ||||||||||
七：變 壓 器 油 化 試 驗 | ||||||||||||
比 重 | 0.89g/㎝3 | 粘度50℃ | 5.8 | 油 號 | 25 號 | 結 論 | ||||||
顏 色 | 無色 | 閃 點 | 145 ℃ | 耐壓 50 kV/2.5mm | 合格 | |||||||
八：油箱強度及密封試驗 施加 20 kpa壓力 無滲漏、無永久性變形 | ||||||||||||
九：結 論 本產品經試驗： 符合GB/T6451—2015 GB1094.1—2013 GB1094.2—2013 GB1094.3—2017 GB1094.5—2008 準予出廠。 試驗員： 02 審 查： 01 2022年 1月11日 | ||||||||||||
