ZSZ11-6500/35有載調壓 移相整流變壓器
ZSZ11-6500/35有載調壓 移相整流變壓器
一、主要技術參數數據
序號 | 類別 | 參數 | 備注 |
1 | 結構 | 24脈波 | |
2 | 額定容量 | 6500kVA | |
3 | 輸入電壓： | AC35kV，3PH，分接范圍：-4X2.5% 0 2X2.5% | |
4 | 輸出電壓 | AC 4×1300V±2% | |
5 | 一次繞組接線方式 | 星接 | |
6 | 一次調壓方式 | 有載調壓 | |
7 | 二次繞組接線方式 | 每相繞組4個主功率繞組采用延邊三角形，分別移相22.5°、7.5°、-7.5°、-22.5°；輔助繞組采用星接； | |
8 | 短路阻抗 | 6-8% | |
9 | 繞組絕緣等級 | 35kV | |
10 | 溫度等級 | A級 | |
11 | 最大外形尺寸 | 寬度不大于2600mm，高度不大于2600mm | |
12 | 冷卻方式 | ONAN | |
13 | 繞組材質 | 銅 | |
14 | 其它要求 | 鐵損，漏磁電流和噪音水平低于相關標準。溫度控制器（安裝到方便用戶能夠觀察到的地方）。 |
二、絕緣水平
變壓器電壓等級 | 額定短時感應或外施耐受電壓（有效值） |
網側繞組對地 | 85kV |
網側繞組對整流繞組/輔助電源繞組 | 85kV |
整流繞組對地 | 35kV |
整流繞組對輔助電源繞組 | 35kV |
整流繞組三相大組（如An與B1）之間 | 20kV |
整流繞組每相相鄰小組（如A1與A2）之間 | 8kV |
輔助電源繞組對地 | 8kV |
注：在高海拔地區，應按照國家標準調整耐壓試驗的數值
三：過載能力：滿足GB/T15164-94《油浸式電力變壓器負載導則》及負載性質的要求。
四：變壓器承受的短時工頻電壓升高倍數及持續時間應符合下表:
負荷狀況 項目 | 空載 | 滿載 | |||||
工頻電壓 升高倍數 | 相-相 | 1.1 | 1.05 | 1.1 | 1.25 | 1.50 | 1.58 |
相-地 | 1.1 | 1.05 | 1.1 | 1.25 | 1.9 | 2.00 | |
持續時間 | 連續 | 連續 | 20min | 20s | 1s | 0.1s | |
五：主要執行標準：
GB1094.1 《電力變壓器 第1部分 總則》
GB1094.2 《電力變壓器 第2部分 溫升》
GB1094.3 《電力變壓器 第3部分 絕緣水平和絕緣試驗》
GB1094.5 《電力變壓器 第5部分 承受短路的能力》
GB/T6451 《三相油浸式電力變壓器技術參數及要求》
JB/T831 《熱帶電力變壓器、互感器、調壓器和電抗器》
GB4109 《套管通用技術條件》
GB311.1 《高壓輸變電設備的絕緣配合》
GB/T2900.15 《電工術語 變壓器、互感器、調壓器和電抗器》
GB4208 《外殼保護等級的分類》
JB/T10088 《6-220kV級變壓器聲級》
六：使用環境條件
6.1 運行環境溫度： 0℃～40℃
6.2環境相對濕度：≤95％(20℃)
6.3電源系統
額定電壓及波動范圍： 35kV，分檔見下表；
額定頻率及偏差范圍： 50Hz ±1%；

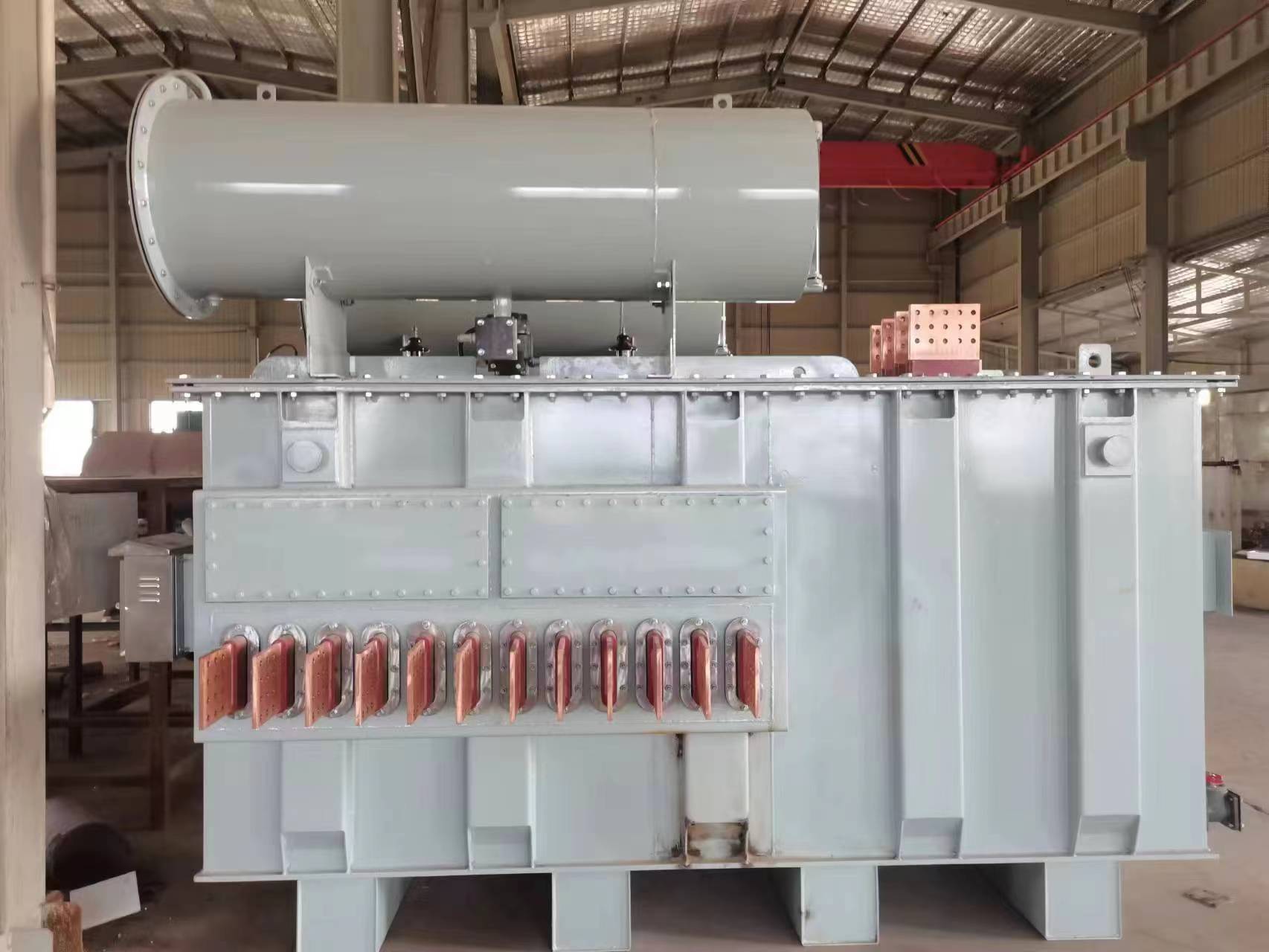

七：產品圖片
-
