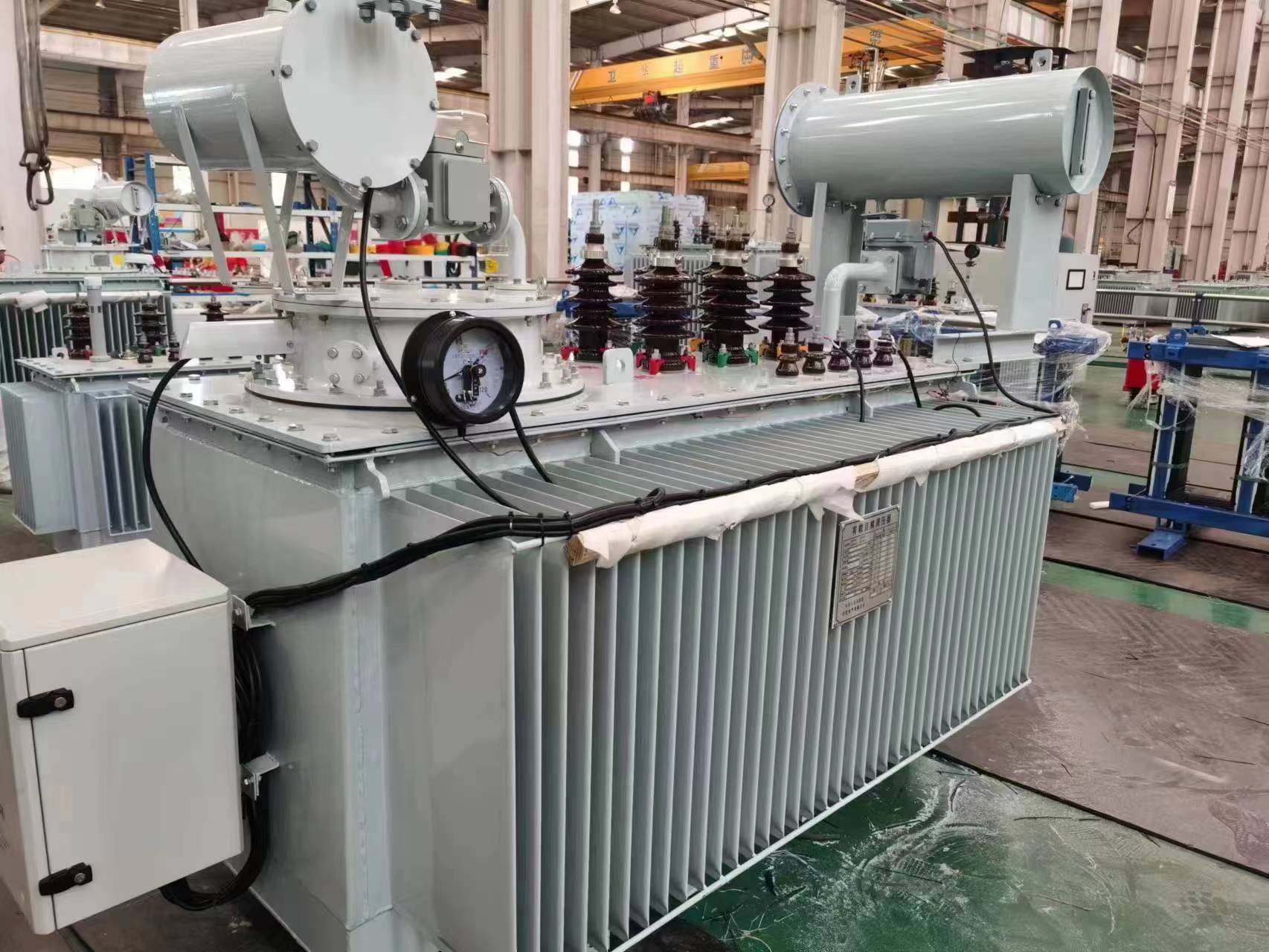

調壓器，AC10kV,   -20%～+20%,三相。雙向調壓器，真空有載分接開關

一、名稱定義：10kV三相有載分接開關的油浸式配電線路調壓器。10kV配電線路調壓器，是一種串聯在10kV配電線路中，通過自動調節自身變比來實現動態穩定線路電壓的裝置，由三相自耦變壓器、三相有載分接開關及控制器等構成，分為單向調壓器和雙向調壓器兩種類型。

二、引用標準：

GB/T 191 包裝儲運圖示標志

GB 1094.1-1996 電力變壓器 第1部分 總則

GB 1094.2-1996 電力變壓器 第2部分 溫升

GB 1094.3-2003 電力變壓器 第3部分 絕緣水平、絕緣試驗和外絕緣空氣間隙

GB/T 1094.10 電力變壓器 第10部分 聲級測定

GB 2536電工流體 變壓器和開關用的未使用過的礦物絕緣油

GB/T 2900.15 電工術語 變壓器、互感器、調壓器和電抗器

GB 10230.1 分接開關 第1部分：性能要求和試驗方法

JB/T 501-2006 電力變壓器試驗導則

JB/T 8749.1-2007 調壓器第1部分 通用要求和試驗

三、使用環境.

-最高氣溫：+40℃；

-最熱月平均氣溫：+30℃；

-最低氣溫：-25℃；

-最大日溫差：30K；

-日照強度：0.1W/cm²。

 海拔高度：≤1000m。

 環境相對濕度(在25℃時)

-日平均值：95%；

-月平均值：90%。

 地震烈度：Ⅷ 度

-地面水平加速度低于3.0m/s² ；

-地面垂直加速度低于1.5m/s²。

覆冰厚度：≤10mm。

 安裝地點：戶外。

 污穢等級：Ⅳ級。

四、調壓器的選型

  10kV電壓等級選型容量

單向調壓器調壓范圍

雙向調壓器調壓范圍

注：對一些負荷重、電壓低的線路，采用一級調壓不能滿足要求時，可采用二級調壓，即在一條線路上安裝兩臺調壓器。

五、基本技術參數
