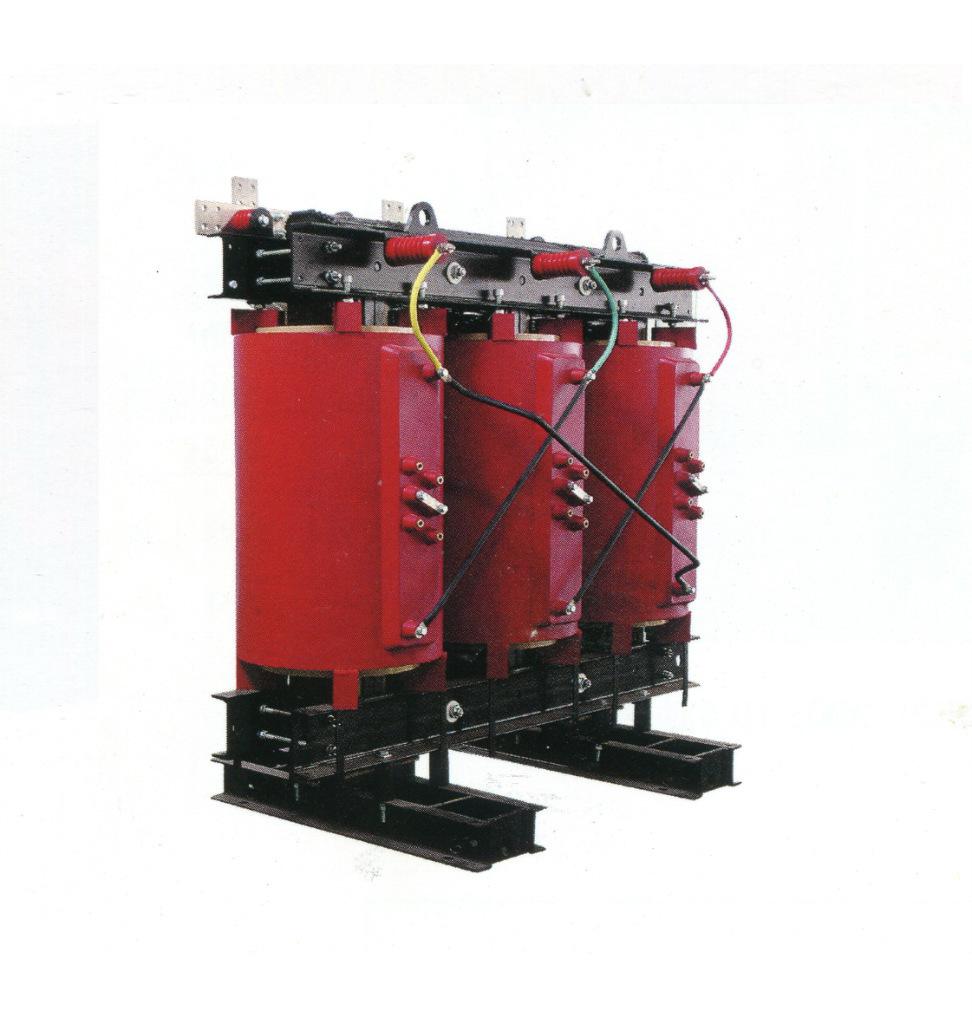

整流變壓器一次側接交流電網，二次側接硅整流器，也稱閥側，其輸出的波形不是正弦波，根據整流裝置的要求 ，其閥側接法各不相同。利用2只二極管組成全波整流。因二組相同電源的電流方向是相反的，在交流電的波形一個變化周期內，當正半周時一只二極管導通整流，另一只二極管截止，當負半周時截止的導通，原來的就截止，即相互導通得到全波整流直流電。

　　產品優勢

　　1.采用優質全新冷軋有取向硅鋼片疊裝;H級耐溫180°漆包線，裸線圈繞組美觀大方，初級次級加風道扇熱快，鍍鋅腳架，采用特殊浸漆工藝處理，真空浸漆，烘箱干燥!有效降低了運行時的震動和噪聲，增加電氣強度，以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧?kù)o。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。

　　4參數參考

　　容量：0.5KVA-1600KVA

　　輸入電壓：380V

　　輸出電壓：220V 特殊電壓定做

　　電壓變動率：±1%

　　輸出波形失真：無失真(與輸入波形比較)

　　絕緣等級：F級、H級(常規為H級)耐溫180°

　　工作效率：≥98%

　　適用頻率：50/60Hz

　　聯接方式：Y/△ Y/Y Dyn11

　　過載能力：允許超過1.5倍額定負載工作1小時(可長期滿載)

　　噪 聲：≤35dB(一公尺內)

　　溫 升：≤60℃

　　絕緣電阻：≥150MΩ

　　抗電強度：3000VAC/1min

　　設計壽命：20年

　　工作環境：溫度：-20～+50℃濕度：≤95%RH不結露

　　工作場所：無腐蝕性氣體及導電粉塵

　　安規標準：產品符合VDE0550， IEC439、JB5555、GB226等國際國家標準

　　冷卻方式：干式風冷

　　備貨情況：具體請聯系客服

　　適用場地

　　廣泛應用于機械配套，交通、郵電、軍事、鐵路、進出口設備，科研文化等領域的大型機電設備金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要變壓的場所。

　　在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率。

　　變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小， 效率也就越高.反之，功率越小，效率也就越低隨著超導材料和鐵心材料的發展，相同體積或重量的變壓器輸出功率會增大，但不是 無限大

　　適用范圍：

　　此變壓器適用于工業微波設備中。做工精致，性能穩定，采用雙銅漆包線，1000W功率，適合配套松下、LG等磁控管使用，燈絲電壓3.8V，次級繞組 60Ω，絕緣等級class220，重量8.1kg左右，固定底板尺寸：135*120mm,固定孔間距：97*70mm固定孔直徑15mm，各微波烘干設備，真空干燥設備，箱式/隧道式設備上長期使用，風冷/油冷兩種散熱方式，推薦使用油冷式散熱減少變壓器損壞，保證設備正常生產運行。
