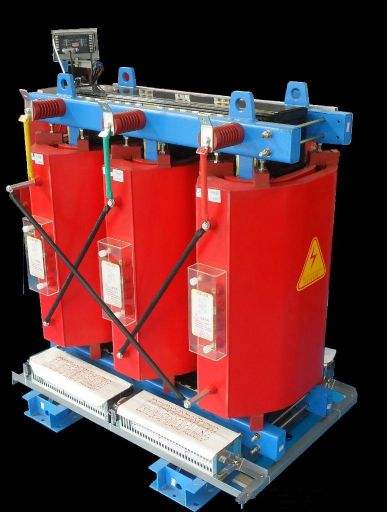

整流變壓器
整流變壓器適用場合
該款整流變壓器采用45全斜接縫的疊片結構，能有效降低空載損耗及噪音，線圈內部采用特殊工藝結構，降低了負載損耗。廣泛適用于鐵路交通、冶金工業、化學工業、工業驅動、電力、石油、市政供電、污水處理、輕紡、造紙、煤炭、水泥等領域。
整流變壓器功能特點
1)具有機械強度高、抗短路沖擊能力強等優點。
2)三繞組變壓器，兩組短路阻抗偏差小，輸出電壓偏小，保證受壓平衡。
3)多繞組變壓器一個周期內脈波數多，減少了諧波對電網的污染。
整理整流變壓器規格參數
規格型號 | 額定容量 | 外形尺寸 | 重量 |
ZTSGN-400/10 | 400 | 1800×1100×1800 | 2225 |
ZTSGN-500/10 | 500 | 1850×1100×1900 | 2490 |
ZTSGN-630/10 | 630 | 1900×1200×1900 | 2770 |
ZTSGN-700/10 | 700 | 1900×1200×2200 | 2840 |
ZTSGN-800/10 | 800 | 1950×1200×2200 | 3010 |
ZTSGN-900/10 | 900 | 2000×1200×2300 | 3230 |
ZTSFGN-1000/10 | 1000 | 2050×1250×2400 | 3470 |
ZTSFGN-1100/10 | 1100 | 2100×1250×2400 | 3685 |
ZTSFGN-1250/10 | 1250 | 2100×1300×2400 | 4110 |
ZTSFGN-1300/10 | 1300 | 2150×1300×2400 | 4250 |
整流變壓器使用條件
1)海拔高度：≤1000m
2)環境溫度：-10℃~+40℃
-
