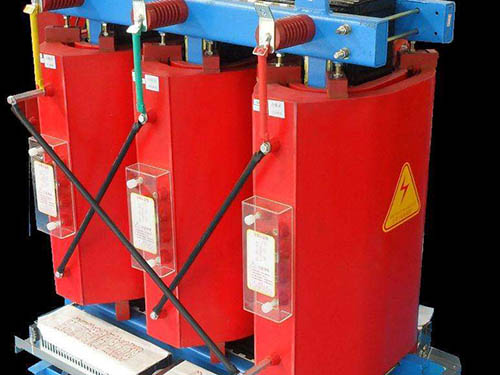

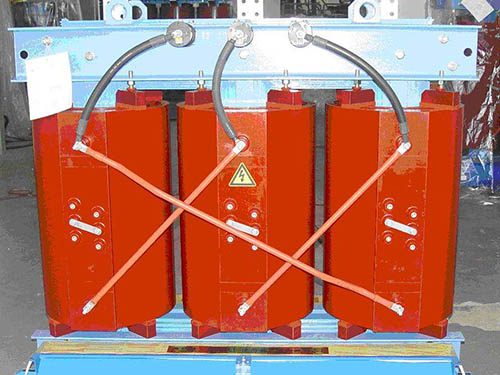

SCB10-1250/(10-6)/0.4雙電壓轉換輸入干式變壓器
SCB10-1250/（10/6）/0.4 技術參數特性表
表1
序號 | 名 稱 | 單位 | 標準參數值 |
一 | 額定值 | ||
1 | 變壓器型號 | SCB10-1250/（10/6）/0.4 | |
2 | 鐵心材質 | 冷軋取向硅鋼片 | |
3 | 線圈結構 | 環氧澆注式（包封式） | |
4 | 高壓繞組 | kV | 10/6 |
5 | 低壓繞組 | kV | 0.4 |
6 | 聯結組 | Dyn11/Yyn0 | |
7 | 額定頻率 | Hz | 50 |
表1（續）
序號 | 名 稱 | 單位 | 標準參數值 |
8 | 額定容量 | kVA | 1250 |
9 | 相數 | 3 | |
10 | 調壓方式 | 無勵磁 | |
11 | 調壓位置 | 高壓側 | |
12 | 調壓范圍 | ±2×2.5% | |
13 | 中性點接地方式 | 接地 | |
14 | 冷卻方式 | AN/AF | |
15 | 磁通密度 | T | 1.56 |
16 | 絕緣耐熱等級 | F級 | |
17 | 局部放電水平 | pC | ≤10 |
二 | 絕緣水平 | ||
1 | 高壓繞組雷電全波沖擊電壓（峰值） | kV | 75 |
2 | 高壓繞組雷電截波沖擊電壓（峰值） | 85 | |
3 | 高壓繞組額定短時工頻耐受電壓（有效值） | kV | 35 |
4 | 低壓繞組額定短時工頻耐受電壓（有效值） | kV | 5 |
三 | 溫升限值 | ||
1 | 額定電流下的繞組平均溫升（F） | K | 100 |
2 | 額定電流下的繞組平均溫升（H） | 125 | |
四 | 空載損耗 | ||
1 | 額定頻率額定電壓時空載損耗 | kW | 2.09 |
五 | 空載電流 | ||
1 | 100%額定電壓時 | % | 0.9 |
六 | 負載損耗 | ||
1 | 主分接（120℃） | kW | 9.69 |
七 | 噪聲水平 | dB | 72 |
八 | 質量 | ||
1 | 總質量 | t | 3.2 |
注：附表1是本表的補充部分。 | |||
2 組件材料配置表
表2 組件材料配置表
序號 | 元件名稱 | 型式規格，參數 | 單位 | 數量 | 制造商 | 原產地 |
單臺變壓器本體 | SCB10-1250/(10/6)/0.4 | 山東佳星電氣有限公司 | 山東聊城 | |||
1、絕緣子 | ||||||
1.1 | 高壓絕緣子 | 復合60*130 | 支/臺 | 3 | 恒臺縣昊達絕緣制品廠 | 淄博 |
1.2 | 低壓絕緣子 | 復合50*50 | 支/臺 | 6 | 恒臺縣昊達絕緣制品廠 | 淄博 |
1.3 | 低壓中性點絕緣子 | 復合 | 支/臺 | |||
2、主要材料 | ||||||
2.1 | 硅鋼片 | 27Q110 | kg/臺 | 2150 | 武鋼 | 武漢 |
2.2 | 銅線 | SBE-0.4 | kg/臺 | 510 | 河南楷信電工科技股份有限公司 | 河南 |
2.3 | 鋼材 | Q235 | kg/臺 | 160 | 濟鋼 | 濟南 |
2.4 | 銅箔 | T2 | kg/臺 | 310 | 洛陽鉑爾卡銅業有限公司 | 洛陽 |
2.5 | 外殼 | 不銹鋼IP20 | 個 | 1 | 山東佳星電氣有限公司 | 聊城 |
2.6 | 風機 | GFDD-440-120 | 個 | 6 | 北京京兆瑋電氣設備有限公司 | 北京 |
2.7 | 溫控 | BWD-KX | 個 | 1 | 福州英諾電子科技有限公司 | 福州 |
2.8 | 環氧樹脂 | 8088AB | kg/臺 | 200 | 江西宏特絕緣材料有限公司 | 江西 |
3 使用環境條件表
10kV三相干式變壓器使用環境條件見表3。特殊環境要求根據項目情況進行編制。
表3 使用環境條件表
序號 | 名 稱 | 單位 | 項目需求值 | ||
1 | 額定電壓 | kV | 10/6-0.4 | ||
2 | 最高運行電壓 | kV | 12 | ||
3 | 系統中性點接地方式 | 不接地 | |||
4 | 額定頻率 | Hz | 50 | ||
5 | 污穢等級 | d（Ⅲ） | |||
6 | 系統短路電流水平（高壓側） | kA | 20 | ||
7 | 環境溫度 | 最高日溫度 | ℃ | 40 | |
最低日溫度 | -20 | ||||
最大日溫差 | K | 25 | |||
最熱月平均溫度 | ℃ | 30 | |||
最高年平均溫度 | 20 | ||||
8 | 濕度 | 日相對濕度平均值 | % | ≤95 | |
月相對濕度平均值 | ≤90 | ||||
9 | 海拔 | m | ≤1000 | ||
10 | 太陽輻射強度 | W∕cm2 | 0.1 | ||
11 | 最大覆冰厚度 | mm | 20 | ||
12 | 離地面高10m處，維持10min的平均最大風速 | m/s | 35 | ||
13 | 耐受地震能力 | 地面水平加速度 | m/s2 | 2 | |
正弦共振三個周期安全系數 | ≥1.67 | ||||
14 | 安裝場所（戶內/外） | 戶內 | |||
注： | |||||
