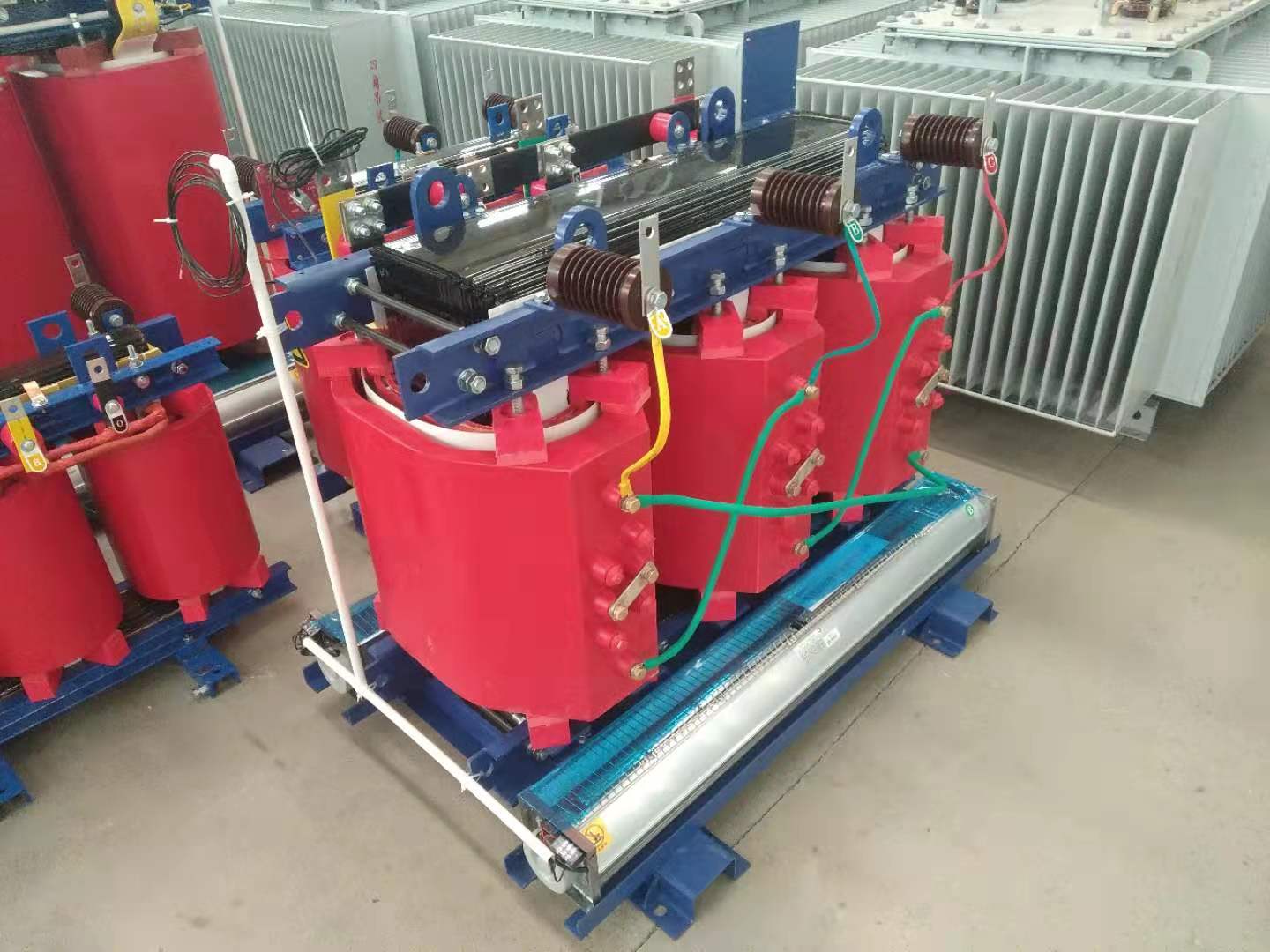

SCB13-315/10/0.4技術參數
SCB13-315/10 技術參數特性表
表1
序號 | 名 稱 | 單位 | 標準參數值 |
一 | 額定值 | ||
1 | 變壓器型號 | SCB13-315/10/0.4 | |
2 | 鐵心材質 | 冷軋取向硅鋼片 | |
3 | 線圈結構 | 環氧澆注式（包封式） | |
4 | 高壓繞組 | kV | 10 |
5 | 低壓繞組 | kV | 0.4 |
6 | 聯結組 | Dyn11 | |
7 | 額定頻率 | Hz | 50 |
表1（續）
序號 | 名 稱 | 單位 | 標準參數值 |
8 | 額定容量 | kVA | 315 |
9 | 相數 | 3 | |
10 | 調壓方式 | 無勵磁 | |
11 | 調壓位置 | 高壓側 | |
12 | 調壓范圍 | ±2×2.5% | |
13 | 中性點接地方式 | 不接地 | |
14 | 冷卻方式 | AN/AF | |
15 | 磁通密度 | T | 1.57 |
16 | 絕緣耐熱等級 | F級 | |
17 | 局部放電水平 | pC | ≤10 |
二 | 絕緣水平 | ||
1 | 高壓繞組雷電全波沖擊電壓（峰值） | kV | 75 |
2 | 高壓繞組雷電截波沖擊電壓（峰值） | 85 | |
3 | 高壓繞組額定短時工頻耐受電壓（有效值） | kV | 35 |
4 | 低壓繞組額定短時工頻耐受電壓（有效值） | kV | 5 |
三 | 溫升限值 | ||
1 | 額定電流下的繞組平均溫升（F） | K | 100 |
2 | 額定電流下的繞組平均溫升（H） | 125 | |
四 | 空載損耗 | ||
1 | 額定頻率額定電壓時空載損耗 | kW | 0.705 |
五 | 空載電流 | ||
1 | 100%額定電壓時 | % | 0.8 |
六 | 負載損耗 | ||
1 | 主分接（120℃） | kW | 3.12 |
七 | 噪聲水平 | dB | 49 |
八 | 質量，尺寸 | ||
1 | 總質量 | t | 1.18 |
2 | 本體外形尺寸 長*寬*高 | mm | 1090*760*990 |
3 | 安裝規矩： | mm | 660*660 |
4 | 外殼參考尺寸 | mm | 1700*1450*2200 |
注：參數偏差按GB1094.1執行。 | |||
2 組件材料配置表
表2 組件材料配置表
序號 | 元件名稱 | 型式規格，參數 | 單位 | 數量 | 制造商 | 原產地 |
單臺變壓器本體 | SCB13-315/10 | 山東佳星電氣有限公司 | 山東聊城 | |||
1、絕緣子 | ||||||
1.1 | 高壓絕緣子 | 復合60*130 | 支/臺 | 3 | 恒臺縣昊達絕緣制品廠 | 淄博 |
1.2 | 低壓絕緣子 | 復合50*50 | 支/臺 | 5 | 恒臺縣昊達絕緣制品廠 | 淄博 |
1.3 | 低壓中性點絕緣子 | 復合 | 支/臺 | |||
2、主要材料 | ||||||
2.1 | 硅鋼片 | 23ZH90 | kg/臺 | 750 | 武鋼 | 武漢 |
2.2 | 銅線 | QZ-180 | kg/臺 | 150 | 河南楷信電工科技股份有限公司 | 河南 |
2.3 | 鋼材 | Q235 | kg/臺 | 90 | 山鋼 | 日照 |
2.4 | 銅箔 | T2 | kg/臺 | 100 | 洛陽鉑爾卡銅業有限公司 | 洛陽 |
2.5 | 外殼 | 鋁合金IP20 | 個 | 1 | 山東佳星電氣有限公司 | 聊城 |
2.6 | 風機 | GFDD-1400-110 | 個 | 2 | 濟寧科宏電子科技有限公司 | 濟寧 |
2.7 | 溫控 | BWD-KX | 個 | 1 | 濟寧科宏電子科技有限公司 | 濟寧 |
2.8 | 環氧樹脂 | 8088AB | kg/臺 | 80 | 江西宏特絕緣材料有限公司 | 江西 |
-
