干式變壓器作為變流升壓系統設備不可分割的整體應成套提供，不允許進行任何形式的拆分、分包或外協。

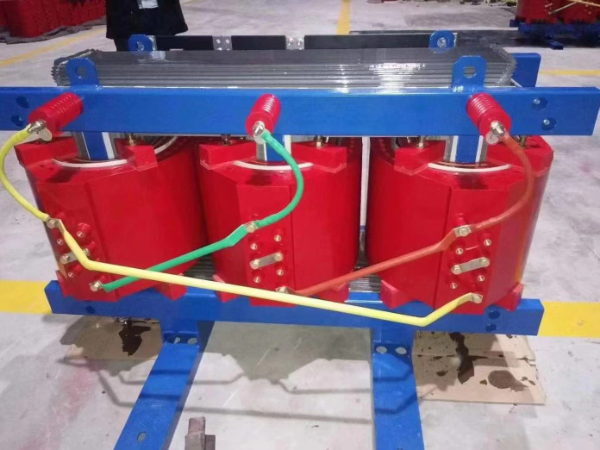

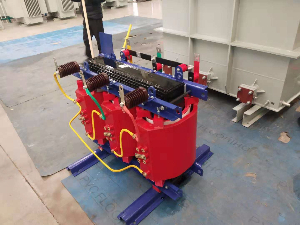

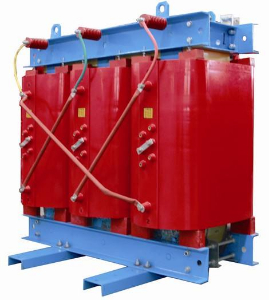

變壓器為三相、雙繞組、銅芯、干式、風冷、低損耗、免維護電 力變壓器，采用純環氧樹脂真空澆注。

干式變高壓線圈表面及接線端子周?chē)鶓?yīng)涂刷 RTV 硅膠材料，防止因鹽霧導致干式變發生表面爬電閃絡問題。

 干式變壓器技術要求

1、 基本要求

（1）在短路下的耐受能力。具有良好的電氣及機械性能，具備抗突發短路能力強和 耐雷電沖擊力高等特點，并符合 GB 1094.5 的試驗規定。

（2）變壓器的壽命。變壓器在規定的工作條件和負荷條件下運行，并按照乙方的說 明書進行維護，變壓器的設計使用壽命應不小于 25 年。

（3）線圈采用銅導線或銅箔繞制，環氧樹脂復合材料作絕緣，預埋樹脂散熱氣道，

真空狀態浸漬式澆注，按特定的溫度曲線固化成型，繞組內外表面用進口預浸樹脂玻 璃絲網覆蓋加強。環氧樹脂澆注的高低壓繞組應一次成型，不得修補。

（4）變壓器運行過程中，溫度控制裝置巡回顯示各相繞組的溫度值，顯示最熱一相 繞組的溫度值，超溫報警，超溫跳閘，聲光警示，計算機接口。對于預制艙內風機， 需有啟、停，風機過載保護，并帶有儀表故障自檢、傳感器故障報警等功能。溫控線 根據現場要求配置，這些裝置應符合各自的技術標準。

（5）要求大部分材料由不可燃燒的材料構成。800℃高溫長期燃燒下只產生少量煙 霧。

（6）變壓器門應加裝機械鎖或電磁鎖，在變壓器帶電時不允許打開變壓器門，并裝 有行程開關。變壓器運行狀態下，強行開門跳主變壓器高壓側開關。變壓器和金屬件 均有可靠接地，接地裝置有防銹鍍層，并有明顯標識，鐵心和全部金屬件均有防銹保 護層。

（7）變壓器柜體高低壓兩側均可采用上部和下部進線方式，并在外殼進線部位預留 進線口；對下部進線應配有電纜支架，用于固定進線電纜。

（8）變壓器內部電氣設備

a）箱體門內側應附有主回路線路圖、控制線路圖、操作程序及注意事項。

b）母線宜采用絕緣母線，并設有安全防護措施。

c）進出線應考慮電纜的安裝位置和便于進行試驗。

d）低壓側裸露導體部分應加裝絕緣護套并加裝防護門。

e）變壓器及內部所有部件按運行壽命大于 25 年設計制造。

f）柜體防護等級：低壓室 IP55，高壓室 IP55，高壓室門打開后 IP3X。

（9）鐵心結構及材質： 鐵心為硅鋼片（包括卷鐵式及疊鐵式）。鐵心為優質冷軋、高導磁、晶粒取向硅鋼片（鐵心規格不低于 30ZH120）；采用優質環氧樹脂。變壓器鐵心采用 45°全斜接縫， 心柱表面應噴涂絕緣漆，心柱采用絕緣帶綁扎及拉板結構。

（10）銘牌：

變壓器的銘牌應清晰，其內容應符合 GB 1094.1 的規定。銘牌應為不銹鋼材質，設 備零件及其附件上的指示牌、警告牌應標識清晰。

（11）溫升：

變壓器的溫升試驗應符合 GB1094.2—1996 及 GB1094.11 的規定，其正常使用條件 下運行時的溫升限值不應超過國標規定，并根據設備安裝位置的實際海拔高度對設備溫 升進行修正。變壓器應在過負荷 1.1 倍時可長期運行。

（12）阻燃性能

本次招標所有干式變壓器的燃燒性能等級應不低于 GB1094.11-2007《干式電力變 壓器》中的 F1。阻燃性能等級 F1 是對本次招標對干式變壓器的最低要求（歡迎具備 更高阻燃性能的相關產品），干式變壓器在任何情況下均不能產生蔓延性明火，由干式 變壓器阻燃原因引起的蔓延性火災對甲方造成的設備、工期延誤、勞務費用和信譽等 所有損失，由乙方負責并賠償。

2、技術參數

變壓器為三相、雙繞組、銅芯、干式、風冷、低損耗、免維護電力變壓器，采用 純環氧樹脂真空澆注。干式變高壓線圈表面及接線端子周?chē)鶓?yīng)涂刷 RTV 硅膠材料， 防止因鹽霧導致干式變發生表面爬電閃絡問題。

以SCB11-2000kVA 的電力干式變壓器為例，主要技術參數如下表。
