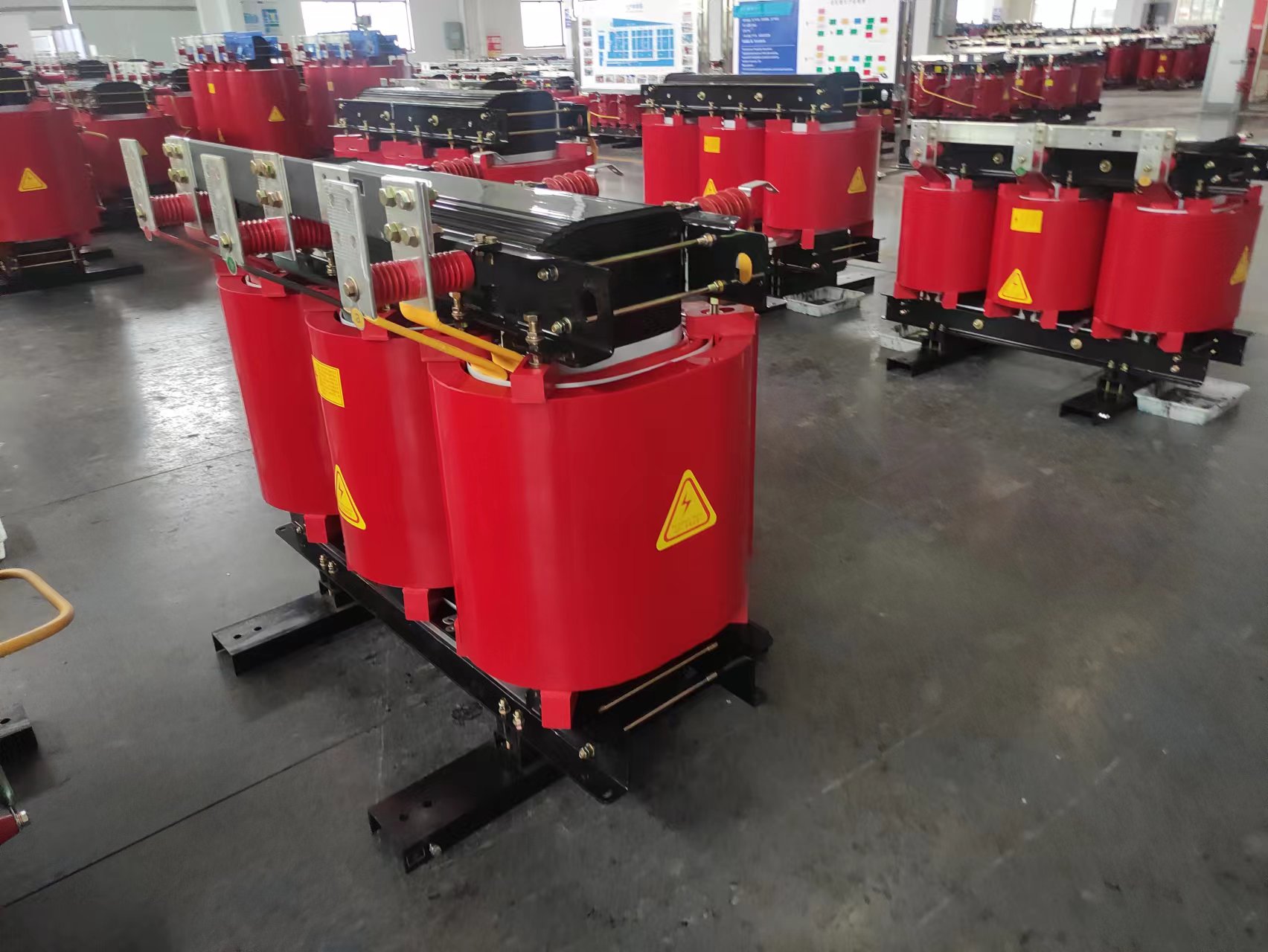

SCB14-1250KVA/10-0.4KV

來源：http://www.zuling.com.cn　日期：2023/8/9 11:40:27　點擊：301 次

SCB14-1250/10/0.4-NX2　技術參數特性表

表1

序號	名　　稱	單位	標準參數值
一	額定值
1	變壓器型號		SCB14-1250/10/0.4-NX2
2	鐵心材質		冷軋取向硅鋼片
3	線圈結構		環氧澆注式（包封式）
4	高壓繞組	kV	10
5	低壓繞組	kV	0.4
6	聯結組		Dyn11
7	額定頻率	Hz	50

表1（續）

序號	名　　稱	單位	標準參數值
8	額定容量	kVA	1250
9	相數		3
10	調壓方式		無勵磁
11	調壓位置		高壓側
12	調壓范圍		±2×2.5%
13	中性點接地方式		不接地
14	冷卻方式		AN/AF
15	磁通密度	T	1.51
16	絕緣耐熱等級		F級
17	局部放電水平	pC	≤10
二	絕緣水平
1	高壓繞組雷電全波沖擊電壓（峰值）	kV	75
2	高壓繞組雷電截波沖擊電壓（峰值）	kV	85
3	高壓繞組額定短時工頻耐受電壓（有效值）	kV	35
4	低壓繞組額定短時工頻耐受電壓（有效值）	kV	5
三	溫升限值
1	額定電流下的繞組平均溫升（F）	K	100
2	額定電流下的繞組平均溫升（H）	K	125
四	空載損耗
1	額定頻率額定電壓時空載損耗	kW	1.42
五	空載電流
1	100%額定電壓時	%	0.9
六	負載損耗
1	主分接（120℃）	kW	8.72
七	噪聲水平	dB	55
八	質量
1	總質量	t	3.15
注：實際參數偏差按國家標準執行.能效標準滿足GB20052-2020國家標準

2　組件材料配置表

表2　組件材料配置表

序號	元件名稱	型式規格，參數	單位	數量	制造商	原產地
單臺變壓器本體		SCB14-1250/10-NX2			聊城華瑞電氣有限公司	山東聊城
1、絕緣子
1.1	高壓絕緣子	復合60*130	支/臺	3	恒臺縣昊達絕緣制品廠	淄博
1.2	低壓絕緣子	復合50*50	支/臺	6	恒臺縣昊達絕緣制品廠	淄博
1.3	低壓中性點絕緣子	復合	支/臺
2、主要材料
2.1	硅鋼片	20QG70	kg/臺	1900	武鋼	武漢
2.2	雙玻璃絲包扁銅線	SBE-0.4	kg/臺	660	河南楷信電工科技股份有限公司	河南
2.3	鋼材	Q235	kg/臺	190	山鋼	濟南
2.4	銅箔	T2	kg/臺	400	洛陽鉑爾卡銅業有限公司	洛陽
2.5	外殼	鋁合金IP20	個	1	聊城華瑞電氣有限公司	聊城
2.6	風機	GFDD-1500-120	個	3	濟寧科宏電子科技有限公司	濟寧
2.7	溫控	BWD-KX	個	1	濟寧科宏電子科技有限公司	濟寧
2.8	環氧樹脂	8088AB	kg/臺	165	江西宏特絕緣材料有限公司	江西

3　使用環境條件表

10kV三相干式變壓器使用環境條件見表3。特殊環境要求根據項目情況進行編制。

表3　使用環境條件表

序號	名　　稱			單位	項目需求值
1	額定電壓			kV	10
2	最高運行電壓			kV	11
3	系統中性點接地方式				-
4	額定頻率			Hz	50
5	污穢等級				d（Ⅲ）
6	系統短路電流水平（高壓側）			kA	20
7	環境溫度		最高日溫度	℃	40
			最低日溫度		-20
			最大日溫差	K	25
			最熱月平均溫度	℃	30
			最高年平均溫度		20
8	濕度		日相對濕度平均值	%	≤95
			月相對濕度平均值		≤90
9	海拔			m	≤1000
10	太陽輻射強度			W∕cm²	0.1
11	最大覆冰厚度			mm	20
12	離地面高10m處，維持10min的平均最大風速			m/s	35
13	耐受地震能力	地面水平加速度		m/s²	2
		正弦共振三個周期安全系數			≥1.67
14	安裝場所（戶內/外）				戶內
注：
