1. 主體內容與適用范圍

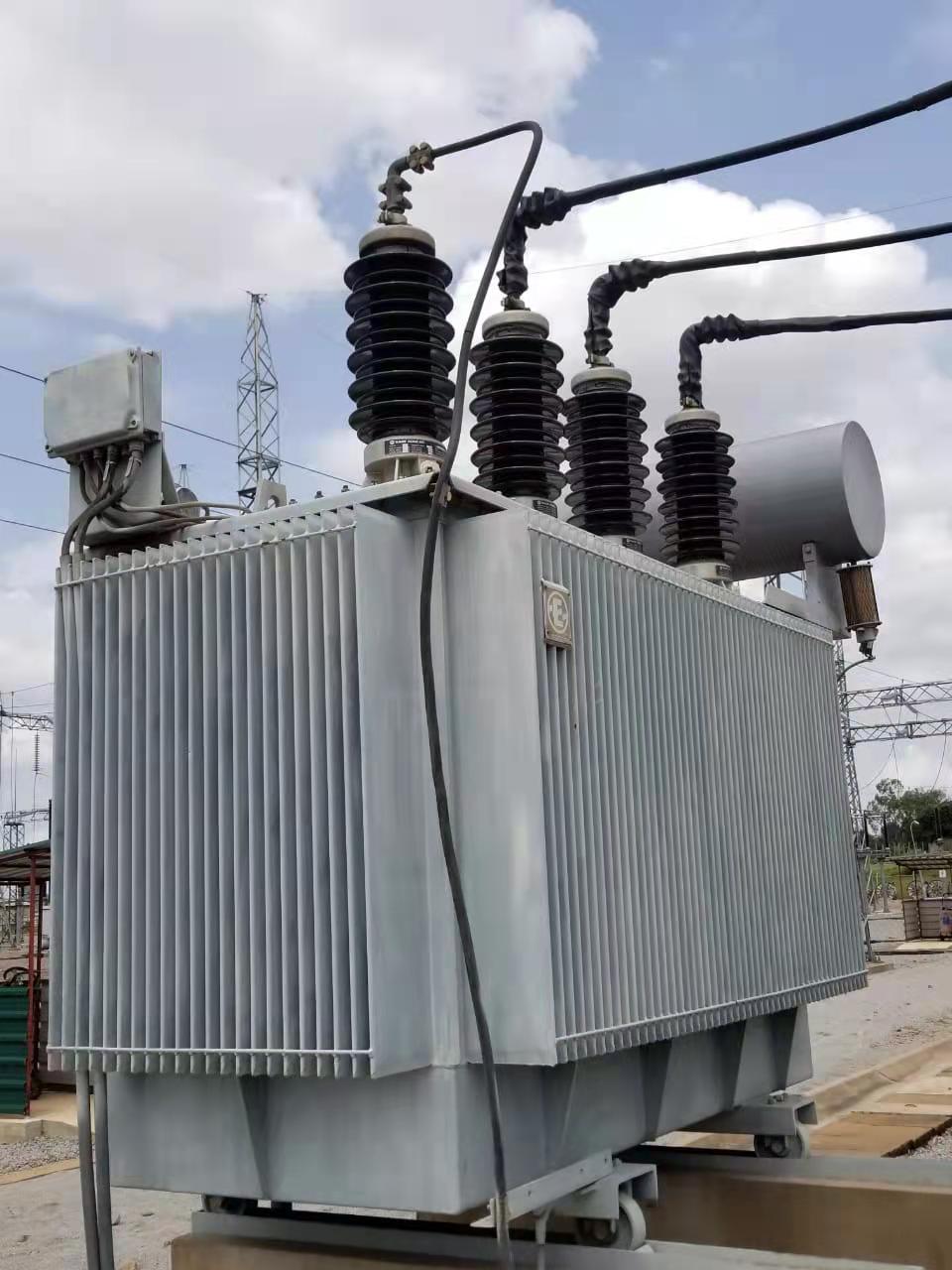

1.1、本技術條件書包括變壓器本體及其輔助設備的功能設計、結構、性能、安裝等方面的技術要求。

1.2、本技術條件書提出的是最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文。承包方應提供符合本技術條件書和國家準及行業標準的產品。

1.3、本技術條件書為訂貨合同的附件，與合同正文具有同等效力。

1.4、本技術條件書以外未盡事宜，應由采購方與承包方共同協商解決。

2. 引用標準

引用技術標準（凡是不注日期的引用文件，其最新版本適用于本文件。）

GB/T 311.1       絕緣配合       第1部分：定義、原則和規則

GB/T 1094.1    電力變壓器    第1部分：總則

GB/T 1094.2    電力變壓器    第2部分：溫升

GB/T 1094.3    電力變壓器    第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

GB/T 1094.4    電力變壓器    第 4部分：電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則

GB/T 1094.5    電力變壓器    第5部分：承受短路的能力

GB/T 1094.7    電力變壓器    第7部分：油浸式電力變壓器負載導則

GB/T 1094.10  電力變壓器    第10部分：聲級測定

GB 2536          電工流體變壓器和開關用的未使用過的礦物絕緣油

GB/T 2900.95  電工術語   變壓器、調壓器和電抗器

GB/T 4585       交流系統用高玉絕緣子的人工污移試驗

GB/T 5273       高壓電器端子尺寸標準化

GB/T 6451       油浸式電力變壓器技術參數和要求

GB/T 7595       運行中變壓器油質量

GB/T 10230.1  分接開關   第 1 部分：性能要求和試驗方法

GB/T 10230.2  分接開關   第 2 部分：應用導則

GB/T 13499     電力變壓器應用導則

GB/T 16927.1  高電壓試驗技術   第 1 部分：一般定義及試驗要求

GB/T 16927.2  高電壓試驗技術   第 2 部分：測量系統

GB/T 17468     電力變壓器選用導則

GB/T 25446     油浸式非晶合金鐵心配電變壓器技術參數和要求

GB/T 26218.1  污穢條件下使用的高壓絕緣子的選擇和尺寸確定 第 1 部分：定義、信息和一般則

GB/T 26218.2  污穢條件下使用的高壓絕緣子的選擇和尺寸確定 第 2 部分：交流系統用瓷和玻璃絕緣子

GB 50148       電氣裝置安裝工程   電力變壓器、油浸電抗器、互感器施工及驗收規范

GB 50150       電氣裝置安裝工程   電氣設備交接試驗標準

DL/T 264       油浸式電力變壓器（電抗器）現場密封性試驗導則

DL/T 572       電力變壓器運行規程

DL/T 596       電力設備預防性試驗規程

DL/T 722       變壓器油中溶解氣體分析和判斷導則

DL/T 911       電力變壓器繞組變形的頻率響應分析法

DL/T 1093       電力變壓器繞組變形的電抗法檢測判斷導則

DL/T 1094        電力變壓器用絕緣油選用指南

DL/T 1386       電力變壓器用吸濕器選用導則

DL/T 1388       電力變壓器用電工鋼帶選用導則

DL/T 1424       電網金屬技術監督規程

DL/T 1538       電力變壓器用真空有載分接開關使用導則

DL/T 1539       電力變壓器（電抗器）用高壓套管選用導則

DL/T 1811       電力變壓器用天然酯絕緣油選用導則

JB/T 501       電力變壓器試驗導則

JB/T 3837       變壓器類產品型號編制方法

JB/T 6484       變壓器用儲油柜

JB/T 8314       分接開關試驗導則

JB/T 10088       6kV～1000kV 級電力變壓器聲級

Q/GDW 1152.1 電力系統污區分級與外絕緣選擇 第 1 部分：交流系統

Q/GDW 13001  高海拔外絕緣配置技術規范

下列為所參照的 IEC 標準，但不僅限于此

IEC 60815.1    污穢條件下用高壓絕緣子的選擇和尺寸   第 1 部分：定義、信息和通用原理

IEC 60815.2    污穢條件下用高壓絕緣子的選擇和尺寸   第 2 部分：交流系統用陶瓷和玻璃絕緣子

3. 設備規范及自然環境條件

3.1、 設備規范

3.1.1、名稱：接地變兼站用變

3.1.2、額定頻率：  50HZ

3.2、使用環境條件

3.2.1、海拔高度                         ≤1000m

3.2.2、最大風速          35m/s

3.2.3、最大相對濕度     90%（在25^oC時）

3.2.4、最高環境溫度     +50^oC

3.2.5、最熱月平均溫度     +30^oC

3.2.6、最高年平均溫度     +20^oC

3.2.7、最低環境溫度     -20^oC

3.2.8、最大日溫差      25^oC

3.2.9、日照       0.1W/cm²

3.2.10、覆冰       10mm

3.2.11、地震烈度      8度

3.2.12、污穢等級III級     泄漏比距應≥2.5cm/kv

3.2.13、安裝位置：戶內/戶外

4. 技術參數

5、變壓器油

采用25號環烷基油，油持應符合GB2536—90、GB7595—87、SD187—86標準規定。

6、使用壽命：正常使用壽命不小于30年。

7、主要零部件技術要求

7.1、調壓開關：應符合GB10230的要求。

7.2、套管：應符合GB4109的規定，并滿足以下條件：

7.2.1、各套管帶電部分間及部分對地的凈距應滿足SDJ—85《高壓配電裝置設計技術規程》的要求，以保證引接大截面導體。

7.2.2、套管均應為純瓷套管，采用板式接線端子。

7.2.3、變壓器套管應能承受如下外力的作用，其靜態安全系數為3.2～3.5。

水平縱向拉力：   1500N

水平橫向拉力：   1500N

      垂直力：        1250N

7.3、  油枕：

主油枕為免維護油枕，主油枕應有足夠的容積，其容積≥10%變壓器總油量。

7.4、壓力釋放裝置：

應符合GB/T6451、JB/T7605的要求，并滿足以下條件：

變壓器本體應設壓力釋放器，當箱體內正壓大于20kpa應動作，保護油箱不受損。

7.5、鐵芯：

采用優質硅鋼片27Q110，無孔鐵軛，多級接縫，步進式碼制以降低噪聲和空載損耗,鐵芯接地絕緣良好，保證一個且只有一個可靠接地點。

7.6、線圈及絕緣：

絕緣材料采用進口紙板及各種進口成型絕緣件。

7.7、密封墊：廠家應提拱耐油和抗電化的膠墊，滿足戶外使用條件下20年不老化破損。

7.8、變壓器外殼及附件表面處理須清洗干凈、吹干、酰洗、噴鐵砂、打磨油箱，再水洗、烘干，噴富鋅漆、面漆，高溫烘烤流水線，顏色為飛機灰色。油箱內壁須作防銹處理。

9. 有關工藝要求

9.1、絕緣紙采用高密度、高電氣強度材料，絕緣紙板為長纖維層壓板，絕緣件為優質成型絕緣件，具有機械強度高，可靠性高。

9.2、線環抽頭應綁扎牢固，上壓板應采用整圓，鐵芯應使用鐵芯拉緊裝置。

9.3、所有帶絲扣的法蘭都應采用盲孔。

9.4、所有管道不得采用非金屬管。

9.5、所有變壓器上外購的附件都應經過嚴格的挑選，選用經鑒定的產品，提供試驗報告并附有相應的產品合格證和安裝使用說明書。并對該產品質量負責。

9.6、高壓穿纜引線外部應包扎絕緣。

9.7、變壓器所有附件出廠前都應進行整體組裝，整體試漏，并做好標記，確保無誤后方可出廠。預組裝前三天應通知需方具體日程安排，以便采購方前往參加，但需方不對總裝負責。

9.8、變壓器投入運行后不得有滲、漏油。

10. 試驗：

變壓器出廠前進行試驗，并提供實驗報告，試驗均應由制造廠完成。并在進行試驗前10天通知采購方試驗項目及方式步驟和日程安排，以便采購方前往參加，但采購方不對試驗負責。出廠試驗方式及項目應符合GB1094.1～5、GB311.1～6、GB/T6451及其它有關規定，并滿足以下要求：

10.1、空載試驗：允許偏差按國標要求，并按國標做1.1倍額定電壓下，空載運行16小時試驗，運行試驗前后的油色譜分析。

10.2、負載試驗：允許偏差按國標要求。

10.3、工頻耐壓試驗

10.4、感應耐壓試驗

10.5、鐵芯絕緣電阻試驗

10.6、繞組直流電阻試驗：提供各分接位置的電阻值，相間允許偏差≤2%。

10.7、變比試驗：提供各分接位置的變比誤差值，允許偏差：≤1%

              額定分接：≤0.5%

10.8、接線組別試驗：

10.9、絕緣油試驗

10.10、附件試驗

11. 資料

合同簽訂后的一個月內，廠家應提供下列中文資料各二份（不包括裝箱資料），

A. 變壓器安裝使用說明書

B. 變壓器本體和安裝接線圖及端子排圖

C. 變壓器設備安裝圖（包括外形、套管尺寸、重量、電氣參數、銘牌、套管接線板尺寸等）。

D. 提供變壓器附件及密封件的規格和生產廠家明細表及安裝說明書。

E. 變壓器本體及附件的出廠實驗報告。

12. 標志

每臺設備應具有銘牌，銘牌表明的項目符合GB1094.1的要求。

13. 其他

13.1、運輸：應符合GB/T6451的有關要求。

13.2、供方對產品一年保修、終身維護。

13.3、變壓器本體顏色為飛機灰。

13.4、停工待檢點：

     生產廠家提前一周通知購方。

13.5交貨期：       年     月    日

14. 供貨清單

甲方：          乙方：

甲方代表：         乙方代表：

年      月     日
