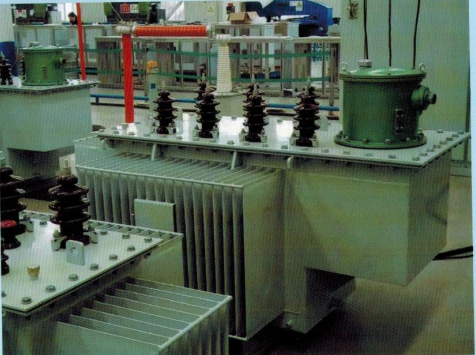

一，什么是自耦變壓器

當變比不大時，通常采用自耦變壓器來代替普通變壓器。所謂自耦變壓器就是一、二次繞組不但有磁的聯系，而且還有電的聯系的一種變壓器。

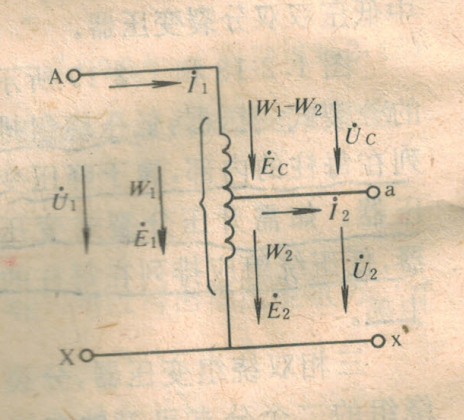

由上圖可以看出，自耦變壓器的高壓繞組AX是由低壓繞組ax與另一個繞組Aa串聯組成的。繞組ax是高、低壓繞組所公有的，通常叫做公共繞組，而繞組Aa是與公共繞組串聯的，通常叫做串聯繞組。由于低壓繞組高壓繞組的一部分，好像自耦變壓器只有一個統一的繞組似的。其實，自耦變壓器的這個統一繞組的公共部分和串聯部分是通過電磁感應自己耦合起來傳輸電能的，所以把這種變壓器叫做自耦變壓器是很確切的。

二、自耦變壓器的匝數比

如果高壓繞組AX的匝數為W1，而低壓繞組ax的匝數為W2，那么主磁通在這兩個繞組中所感應出來的電壓E1和E2將正比于相應的匝數，即E1/E2=W1/W2=Kw，即高、低壓繞組的匝數比。

空載運行時，高、低壓繞組的端電壓之比，近似等于感應電壓之比：U1/U2≈E1/E2=Kw，這與普通變壓器是一樣的。

負載運行時，上式也近似成立，只是由于繞組中的電壓降而使準確度降低而已。

三、自耦變壓器的效益系數

如果忽略不大的損耗以及一、二次電路功率因數的差異，根據能量守恒定律，可以近似的認為U1*I1≈U2*I2

綜上：I1/I2≈U2/U1=W2/W1=1/Kw，這與普通變壓器也是一樣的，這個式子也可以得出：I1W1=I2W2，這個式子兩側都減去I1W2；得：

I1(W1-W2)-(I2-I1)W2=0，這個式子中，I1(W1-W2)是串聯繞組磁勢，而-(I2-I1)W2是公共繞組的磁勢。同時也表明，串聯繞組磁勢與公共繞組磁勢是相互平衡的。如果將這個式子兩端各×每匝電壓得：

(U1-U2)*I1=U2(I2-I1)；此式左側是串聯繞組傳輸?shù)娜萘?，右?cè)是公共繞組的傳輸容量。這個容量叫做自耦變壓器的結構容量，也較計算容量。

自耦變壓器的全部傳輸容量，叫做自耦變壓器的通過容量，即：U1I1=U2I2

自耦變壓器的結構容量與通過容量之比，叫做自耦變壓器的效益系數，KS=（U1-U2）I1÷U1I1=U2（I2-I1）÷U2I2=1-1/Kw

自耦變壓器的通過容量與結構容量之差：UI11-(U1-U2)I1=U2I2-U2(I2-I1)=U2I1，是自耦變壓器經串聯繞組直接從電源向負載傳輸?shù)娜萘?。通常這個容量叫做自耦變壓器的傳導容量。

自耦變壓器的變比KW越小，效益系數就越大，自耦變壓器與普通變壓器相比也就越經濟。

四、自耦變壓器的兩個優點

由于自耦變壓器公共繞組中流過的是一、二次電路電流的代數差，當變比不大時，這個差值很小，所以公共繞組中流過的電流也很小，這與普通變壓器相比，繞組消耗的有效材料較少，而且運行中的損耗也較小。這就是自耦變壓器兩個及其重要的優點。
